БСгодня я расскаТу ΠΎΠ± ΠΎΠ΄Π½ΠΎΠΌ интСрСсном дСвайсС. Им ΠΌΠΎΠΆΠ½ΠΎ ΠΎΠ±ΠΎΠ³Ρ€Π΅Π²Π°Ρ‚ΡŒ ΠΏΠΎΠΌΠ΅Ρ‰Π΅Π½ΠΈΠ΅, поставив ΠΏΠΎΠ΄ ΠΎΠΊΠ½ΠΎ, ΠΊΠ°ΠΊ любой Π΄Ρ€ΡƒΠ³ΠΎΠΉ элСктричСский ΠΊΠΎΠ½Π²Π΅ΠΊΡ‚ΠΎΡ€. Им ΠΌΠΎΠΆΠ½ΠΎ ΠΎΠ±ΠΎΠ³Ρ€Π΅Π²Π°Ρ‚ΡŒ «с ΡƒΠΌΠΎΠΌΒ», ΠΏΠΎ Π»ΡŽΠ±Ρ‹ΠΌ мыслимым ΠΈ нСмыслимым сцСнариям. Он сам ΠΌΠΎΠΆΠ΅Ρ‚ Π»Π΅Π³ΠΊΠΎ ΡƒΠΏΡ€Π°Π²Π»ΡΡ‚ΡŒ ΡƒΠΌΠ½Ρ‹ΠΌ Π΄ΠΎΠΌΠΎΠΌ. На нСм ΠΌΠΎΠΆΠ½ΠΎ ΠΈΠ³Ρ€Π°Ρ‚ΡŒ ΠΈ (ΠΎ, Космос!) Π΄Π°ΠΆΠ΅ Ρ€Π°Π±ΠΎΡ‚Π°Ρ‚ΡŒ. (остороТно, ΠΌΠ½ΠΎΠ³ΠΎ Π±ΠΎΠ»ΡŒΡˆΠΈΡ… Ρ„ΠΎΡ‚ΠΎ ΠΏΠΎΠ΄ ΠΊΠ°Ρ‚ΠΎΠΌ)

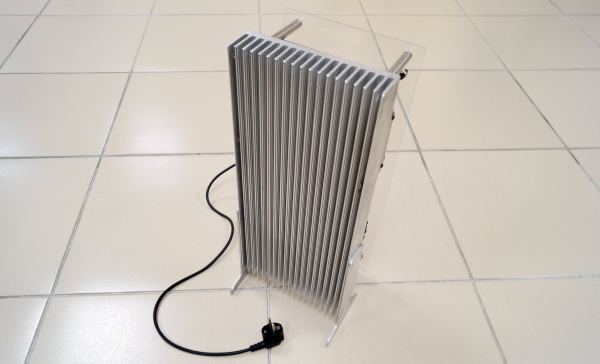

Π‘ Π»ΠΈΡ†Π΅Π²ΠΎΠΉ стороны устройство прСдставляСт собой ΠΎΠ΄ΠΈΠ½ большой Π°Π»ΡŽΠΌΠΈΠ½ΠΈΠ΅Π²Ρ‹ΠΉ Ρ€Π°Π΄ΠΈΠ°Ρ‚ΠΎΡ€ Π½Π΅ ΠΌΠ°Π»ΠΎΠ³ΠΎ вСса. ΠŸΠΎΠ΄Ρ…ΠΎΠ΄ΠΈΠΌ Π±Π»ΠΈΠΆΠ΅, заглядываСм свСрху:

Π‘Π°ΠΌΡ‹ΠΉ ΡƒΠΌΠ½Ρ‹ΠΉ ΠΎΠ±ΠΎΠ³Ρ€Π΅Π²Π°Ρ‚Π΅Π»ΡŒ

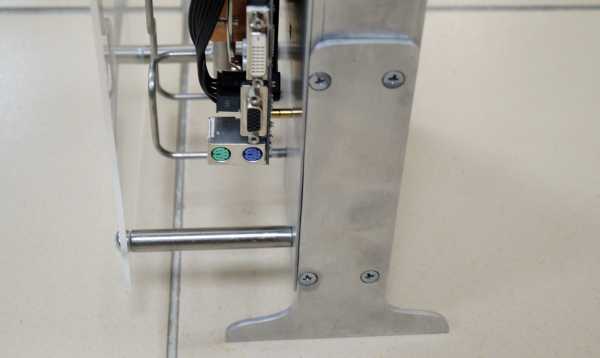

Π₯м… ΠΏΠΎΡ…ΠΎΠΆΠ΅ Π½Π° ΠΌΠ°Π»ΠΎΠ³Π°Π±Π°Ρ€ΠΈΡ‚Π½Ρ‹ΠΉ Π±Π»ΠΎΠΊ питания для ΠΊΠ°ΠΊΠΎΠΉ-Ρ‚ΠΎ ΠΊΠΎΠΌΠΏΡŒΡŽΡ‚Π΅Ρ€Π½ΠΎΠΉ Π½Π°Ρ‡ΠΈΠ½ΠΊΠΈ. ΠžΠ±Ρ…ΠΎΠ΄ΠΈΠΌ дСвайс ΠΈ Ρ‡Ρ‚ΠΎ ΠΌΡ‹ Π²ΠΈΠ΄ΠΈΠΌ:

Π‘Π°ΠΌΡ‹ΠΉ ΡƒΠΌΠ½Ρ‹ΠΉ ΠΎΠ±ΠΎΠ³Ρ€Π΅Π²Π°Ρ‚Π΅Π»ΡŒ

… ΠΌΠΎΠΆΠ΅Ρ‚ Π±Ρ‹Ρ‚ΡŒ это ΠΊΠΎΠΌΠΏΡŒΡŽΡ‚Π΅Ρ€?..

Π‘Π°ΠΌΡ‹ΠΉ ΡƒΠΌΠ½Ρ‹ΠΉ ΠΎΠ±ΠΎΠ³Ρ€Π΅Π²Π°Ρ‚Π΅Π»ΡŒ

И правда… ΠΊΠΎΠΌΠΏΡŒΡŽΡ‚Π΅Ρ€. Π’ΠΎΡ‚ Π±Π»ΠΎΠΊ питания Ρ„ΠΎΡ€ΠΌΠ°Ρ‚Π° SFX, Π²ΠΎΡ‚ SSD, матСринская плата… Π΄Π°ΠΆΠ΅ ΠΊΠ½ΠΎΠΏΠΎΡ‡ΠΊΠ° Π²ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΡ имССтся. И всС ΠΆΠ΅, Ρ‡Π΅Π³ΠΎ-Ρ‚ΠΎ Π½Π΅ хватаСт…

Π‘Π°ΠΌΡ‹ΠΉ ΡƒΠΌΠ½Ρ‹ΠΉ ΠΎΠ±ΠΎΠ³Ρ€Π΅Π²Π°Ρ‚Π΅Π»ΡŒ

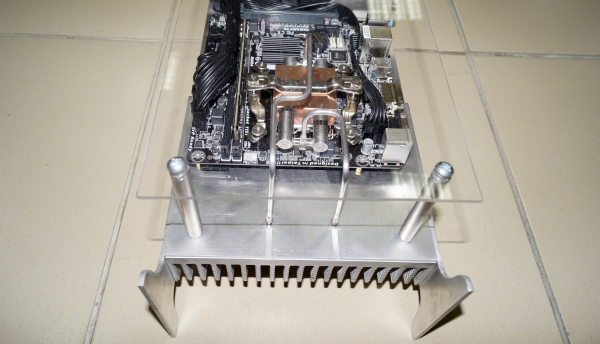

Π”Π΅ΠΉΡΡ‚Π²ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎ. На процСссорС отсутствуСт вСнтилятор для охлаТдСния. Π‘Ρ‹Ρ‚ΡŒ ΠΌΠΎΠΆΠ΅Ρ‚ здСсь установлСн ΠΊΠ°ΠΊΠΎΠΉ-Π½ΠΈΠ±ΡƒΠ΄ΡŒ Π°Ρ‚ΠΎΠΌ ΠΈΠ»ΠΈ Ρ‡Ρ‚ΠΎ-Ρ‚ΠΎ ΠΏΠΎΠ΄ΠΎΠ±Π½ΠΎΠ΅, Π½Π΅ Π³Ρ€Π΅ΡŽΡ‰Π΅Π΅ΡΡ? НСт, здСсь Intel Core i3 7100. Π’ΠΏΠΎΠ»Π½Π΅ сСбС способный процСссор. Но ΠΊΠ°ΠΊ Ρ‚Π°ΠΊΠΎΠ΅ Π²ΠΎΠ·ΠΌΠΎΠΆΠ½ΠΎ? А Π²ΠΎΡ‚ Ρ‚Π°ΠΊ:

Π‘Π°ΠΌΡ‹ΠΉ ΡƒΠΌΠ½Ρ‹ΠΉ ΠΎΠ±ΠΎΠ³Ρ€Π΅Π²Π°Ρ‚Π΅Π»ΡŒ

ВмСсто ΡˆΡ‚Π°Ρ‚Π½ΠΎΠ³ΠΎ ΠΊΡƒΠ»Π΅Ρ€Π° Ρ‚Π΅ΠΏΠ»ΠΎ с процСссора снимаСтся с ΠΏΠΎΠΌΠΎΡ‰ΡŒΡŽ систСмы ΠΊΠΎΠ½Ρ‚ΡƒΡ€Π½Ρ‹Ρ… Ρ‚Π΅ΠΏΠ»ΠΎΠ²Ρ‹Ρ… Ρ‚Ρ€ΡƒΠ±ΠΎΠΊ ΠΈ отводится Π½Π° большой Π°Π»ΡŽΠΌΠΈΠ½ΠΈΠ΅Π²Ρ‹ΠΉ Ρ€Π°Π΄ΠΈΠ°Ρ‚ΠΎΡ€. К этому Ρ€Π°Π΄ΠΈΠ°Ρ‚ΠΎΡ€Ρƒ крСпятся всС составныС ΠΊΠΎΠΌΠΏΠΎΠ½Π΅Π½Ρ‚Ρ‹ систСмы.

Π‘Π°ΠΌΡ‹ΠΉ ΡƒΠΌΠ½Ρ‹ΠΉ ΠΎΠ±ΠΎΠ³Ρ€Π΅Π²Π°Ρ‚Π΅Π»ΡŒ

Π’ ΠΈΡ‚ΠΎΠ³Π΅ получился ΠΎΡ€ΠΈΠ³ΠΈΠ½Π°Π»ΡŒΠ½Ρ‹ΠΉ «корпус» Π² стилС стимпанк. ΠŸΡ€ΠΈ этом довольно Π°Π΄Π΅ΠΊΠ²Π°Ρ‚Π½ΠΎ выглядящий Π½Π° офисном Ρ€Π°Π±ΠΎΡ‡Π΅ΠΌ столС.

Π‘Π°ΠΌΡ‹ΠΉ ΡƒΠΌΠ½Ρ‹ΠΉ ΠΎΠ±ΠΎΠ³Ρ€Π΅Π²Π°Ρ‚Π΅Π»ΡŒ

Π‘ΠΎΠ²Ρ€Π΅ΠΌΠ΅Π½Π½Ρ‹ΠΉ Π½Π°ΡΡ‚ΠΎΠ»ΡŒΠ½Ρ‹ΠΉ ΠΊΠΎΠΌΠΏΡŒΡŽΡ‚Π΅Ρ€, собранный ΠΈΠ· ΠΎΠ±Ρ‹Ρ‡Π½Ρ‹Ρ… ΠΊΠΎΠΌΠΏΠ»Π΅ΠΊΡ‚ΡƒΡŽΡ‰ΠΈΡ… с ΠΏΠΎΠ»Π½ΠΎΡΡ‚ΡŒΡŽ пассивным, Π±Π΅ΡΡˆΡƒΠΌΠ½Ρ‹ΠΌ, ΠΎΡ…Π»Π°ΠΆΠ΄Π΅Π½ΠΈΠ΅ΠΌ процСссорной части β€” ΠΌΠ΅Ρ‡Ρ‚Π° ΠΌΠ½ΠΎΠ³ΠΈΡ… Π³ΠΈΠΊΠΎΠ².

Помню, ΠΊΠ°ΠΊ сам ΠΊΠ°ΠΊΠΎΠ΅-Ρ‚ΠΎ количСство Π»Π΅Ρ‚ Π½Π°Π·Π°Π΄ занимался установкой Π½Π° процСссор ΠΎΠ³Ρ€ΠΎΠΌΠ½ΠΎΠ³ΠΎ Ρ€Π°Π΄ΠΈΠ°Ρ‚ΠΎΡ€Π°, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹ΠΉ ΠΌΠΎΠ³ Π±Π΅Π· вСнтилятора ΠΎΡ…Π»Π°ΠΆΠ΄Π°Ρ‚ΡŒ Π½Π΅ сильно Π³Ρ€Π΅ΡŽΡ‰ΠΈΠΉΡΡ, совсСм Π½Π΅ Ρ‚ΠΎΠΏΠΎΠ²Ρ‹ΠΉ, процСссор. ΠšΠΎΡ€ΠΏΡƒΡ Π½ΠΎΡ€ΠΌΠ°Π»ΡŒΠ½ΠΎ ΡƒΠΆΠ΅ Π½Π΅ закрывался, Π½ΠΎ ΠΌΠΎΠ΅ΠΉ радости ΠΎΡ‚ Π±Π΅ΡΡˆΡƒΠΌΠ½ΠΎΠΉ Ρ€Π°Π±ΠΎΡ‚Ρ‹ ΠΏΠΎΠ»ΡƒΡ‡ΠΈΠ²ΡˆΠ΅ΠΉΡΡ систСмы Π½Π΅ Π±Ρ‹Π»ΠΎ ΠΏΡ€Π΅Π΄Π΅Π»Π°.

Π‘ ΠΊΠΎΠ½Ρ‚ΡƒΡ€Π½Ρ‹ΠΌΠΈ Ρ‚Π΅ΠΏΠ»ΠΎΠ²Ρ‹ΠΌΠΈ Ρ‚Ρ€ΡƒΠ±ΠΊΠ°ΠΌΠΈ Π±Π΅ΡΡˆΡƒΠΌΠ½Ρ‹Π΅ систСмы ΠΌΠΎΠ³ΡƒΡ‚ ΠΏΠΎΠΊΠΎΡ€ΠΈΡ‚ΡŒ Π½ΠΎΠ²Ρ‹Π΅ ΠΏΡ€Π΅Π΄Π΅Π»Ρ‹ ΠΏΡ€ΠΎΠΈΠ·Π²ΠΎΠ΄ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎΡΡ‚ΠΈ. ΠΠ»ΡŽΠΌΠΈΠ½ΠΈΠ΅Π²Ρ‹ΠΉ Ρ€Π°Π΄ΠΈΠ°Ρ‚ΠΎΡ€ рассматриваСмого ПК Ρ€Π°Π·ΠΌΠ΅Ρ€ΠΎΠΌ 20*45 см способСн ΠΎΡ‚Π²ΠΎΠ΄ΠΈΡ‚ΡŒ ΠΎΡ‚ процСссора 120 Π’Ρ‚ Ρ‚Π΅ΠΏΠ»Π°. Π’ΠΎ Π΅ΡΡ‚ΡŒ использованиС процСссора Intel Core i3 Π½Π΅ являСтся Π²Π΅Ρ€ΡˆΠΈΠ½ΠΎΠΉ возмоТностСй рассматриваСмого Ρ€Π΅ΡˆΠ΅Π½ΠΈΡ. Π’Π°ΠΊ ΠΊΠ°ΠΊ расчСтная ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ этого процСссора всСго 51 Π’Ρ‚.

АналогичныС систСмы охлаТдСния сСйчас большая Ρ€Π΅Π΄ΠΊΠΎΡΡ‚ΡŒ. ЕдинствСнный ΠΌΠ½Π΅ извСстный ΠΊΠΎΠ½ΠΊΡƒΡ€Π΅Π½Ρ‚ β€” стартап Calyos, ΠΏΠΎΡ‡Π΅ΠΌΡƒ-Ρ‚ΠΎ ΠΎΠ±Π΄Π΅Π»Π΅Π½Π½Ρ‹ΠΉ Π²Π½ΠΈΠΌΠ°Π½ΠΈΠ΅ΠΌ Π₯Π°Π±Ρ€Π°. Π’Π΅ΡΡŒΠΌΠ° ΡƒΡΠΏΠ΅ΡˆΠ½Π°Ρ кампания Π½Π° Kickstarter, сборы €262,480 ΠΏΡ€ΠΈ Ρ†Π΅Π»ΠΈ Π² €150,000. Но ΠΏΠΎΠΊΠ° (каТСтся) Π±Π΅Π· Π·Π°ΠΌΠ΅Ρ‚Π½Ρ‹Ρ… успСхов Π² Ρ€Π΅Π°Π»ΠΈΠ·Π°Ρ†ΠΈΠΈ Π·Π°Π΄ΡƒΠΌΠ°Π½Π½ΠΎΠ³ΠΎ.

БистСма, описываСмая здСсь, ΠΏΡ€ΠΎΠΈΠ·Π²Π΅Π΄Π΅Π½Π° Π² Ρ€ΠΎΠ΄Π½ΠΎΠΌ ΠΌΠ½Π΅ Π•ΠΊΠ°Ρ‚Π΅Ρ€ΠΈΠ½Π±ΡƒΡ€Π³Π΅, находится Π² состоянии готовности ΠΊ производству. Π”Π°Π»Π΅ΠΊΠΎ Π·Π° Π³Ρ€Π°Π½ΡŒΡŽ Π³ΠΎΠ»ΠΎΠΉ ΠΈΠ΄Π΅ΠΈ. ЦСль Π΄Π°Π½Π½ΠΎΠΉ ΡΡ‚Π°Ρ‚ΡŒΠΈ β€” ΠΏΠΎΠ½ΡΡ‚ΡŒ, интСрСсны Π»ΠΈ Π±Π΅ΡΡˆΡƒΠΌΠ½Ρ‹Π΅ Ρ€Π΅ΡˆΠ΅Π½ΠΈΡ Π°ΡƒΠ΄ΠΈΡ‚ΠΎΡ€ΠΈΠΈ Geektimes Π₯Π°Π±Ρ€Π°. Если Ρ‚Π΅ΠΌΠ° окаТСтся интСрСсной, ΠΌΡ‹ смоТСм ΠΌΠ½ΠΎΠ³ΠΎ ΠΎ Ρ‡Π΅ΠΌ Ρ€Π°ΡΡΠΊΠ°Π·Π°Ρ‚ΡŒ Β«Π² ΡΠ»Π΅Π΄ΡƒΡŽΡ‰ΠΈΡ… сСриях».
