Установка ROS в IMG-образ Ubuntu для одноплатника

Введение

На днях, работая над дипломом, столкнулся с необходимостью создания образа Ubuntu для одноплатника с уже установленным ROS (Robot Operating System – операционная система роботов). Если кратко, то диплом посвящен управлению группой роботов. Роботы оснащены двумя колесами и тремя дальномерами. Управляется все это дело из ROS, который крутится на плате ODROID-C2.

Робот Ladybug. Сорри за плохое качество фото

Устанавливать ROS на каждого робота в отдельности не было ни времени, ни желания, в связи с чем возникла потребность в образе системы с уже установленным ROS. Прогулявшись по просторам интернета, нашел несколько подходов к тому, как это можно было бы сделать.
В целом все найденные решения можно разбить на следующие группы.

1. Программы, создающие образ с готовой и настроенной системы (Distroshare Ubuntu Imager, linux live kit, linux respin, systemback и др.)
2. Проекты, позволяющие собрать свой образ (yocto, linux from scratch)
3. Сборка образа ручками самому (liveCD customization и русский аналог, плюс статья на хабре)

Использование решений из первой группы казалось самым простым и привлекательным вариантом, однако создать образ live-системы для ODROID у меня так и не получилось. Решения второй группы также мне не подошли из-за достаточного высокого порога вхождения. Сборка ручками по имевшимся туториалам также не подходила, т.к. в моем образе не было сжатой файловой системы.
В итоге наткнувшись на видео про chroot (chroot — change root, ссылка на видео в конце поста) и его возможности, решено было использовать его. Далее опишу свой частный случай кастомизации Ubuntu для разработчиков робототехники.

Исходные данные:

• Весь процесс модификации образа (за исключением записи на SD-карту с использованием balenaEtcher) выполнялся в операционной системе Ubuntu 18.04.
• Операционная система, сборку которой модифицировал – Ubuntu 18.04.3 mate desktop версия.
• Машина, на которой должна работать собранная система – ODROID-C2.

Подготовка образа

1. Скачиваем образ Ubuntu для ODROID с официального сайта

2. Распаковываем архив

   unxz –kv <файл архива с образом>

3. Создаем директорию, в которую будем монтировать образ

   mkdir mnt

4. Определяем раздел, на котором располагается файловая система

   file <файл образа>

   Ищем раздел с файловой системой в формате ext2, ext3 или ext4. Нам нужен адрес начала раздела (выделен красным на скрине):



   Примечание. Расположение файловой системы можно также посмотреть с помощью утилиты parted.

5. Монтируем образ

   sudo mount -o loop,offset=$((264192*512)) <файл с образом> mnt/

   Нужный нам раздел начинается с блока 264192 (у вас цифры могут отличаться), размер одного блока — 512 байт, перемножаем их, чтобы получить отступ в байтах.

6. Переходим в папку со смонтированной системой и чрутимся в ней

   cd mnt/
   sudo chroot ~/livecd/mnt/ bin/sh

   ~/livecd/mnt — полный путь до директории со смонтированной системой
   bin/sh — оболочка (можно также заменить на bin/bash)
   Теперь можно уже заниматься установкой необходимых пакетов и приложений.

Установка ROS

Я ставил ROS последней версии (ROS Melodic) по официальному туториалу.

1. Обновляем список пакетов

   sudo apt-get update

   Здесь у меня возникала ошибка:

   Err:6 http://deb.odroid.in/c2 bionic InRelease
   The following signatures were invalid: EXPKEYSIG 5360FB9DAB19BAC9 Mauro Ribeiro (mdrjr) <[email protected]>

   Она связана с тем, что срок действия ключа для подписи пакетов истек. Для обновления ключей набираем:

   sudo apt-key adv --keyserver keyserver.ubuntu.com --recv-keys AB19BAC9

2. Готовим систему для установки ROS

   sudo sh -c 'echo "deb http://packages.ros.org/ros/ubuntu $(lsb_release -sc) main" > /etc/apt/sources.list.d/ros-latest.list'

   sudo apt-key adv --keyserver 'hkp://keyserver.ubuntu.com:80' --recv-key C1CF6E31E6BADE8868B172B4F42ED6FBAB17C654

   sudo apt update

3. Устанавливаем ROS
   К сожалению, мне не удалось поставить desktop версию ROS, поэтому устанавливал только базовые пакеты:

   sudo apt install ros-melodic-ros-base
   apt search ros-melodic

   Примечание 1. В процессе установки иногда возникала ошибка:

   dpkg: error: failed to write status database record about 'iputils-ping' to '/var/lib/dpkg/status': No space left on device

   Исправлялась с помощью очистки кэша утилиты apt:

   sudo apt-get clean; sudo apt-get autoclean

   Примечание 2. После установки просорситься (source) командой:

   source /opt/ros/melodic/setup.bash

   не получится, т.к. мы не запускали bash, поэтому ее НЕ надо набирать в терминале.

4. Устанавливаем необходимые зависимости

   sudo apt install python-rosdep python-rosinstall python-rosinstall-generator python-wstool build-essential

   sudo apt install python-rosdep

   sudo rosdep init
   rosdep update

5. Настраиваем права доступа
   Поскольку мы зачрутились и, фактически, выполняем все действия от имени root собираемой системы, то и ROS будет запускаться только с правами суперпользователя.
   При попытке запустить roscore без sudo возникает ошибка:

   Traceback (most recent call last): File "/opt/ros/melodic/lib/python2.7/dist-packages/roslaunch/__init__.py", line 230, in main write_pid_file(options.pid_fn, options.core, options.port) File "/opt/ros/melodic/lib/python2.7/dist-packages/roslaunch/__init__.py", line 106, in write_pid_file with open(pid_fn, "w") as f: IOError: [Errno 13] Permission denied: '/home/user/.ros/roscore-11311.pid'

   Чтобы ошибка не возникала, рекурсивно изменим права доступа к домашнему каталогу пользователя ROS. Для этого набираем:

   sudo rosdep fix-permissions

6. Доустанавливаем пакеты rviz и rqt

   sudo apt-get install ros-melodic-rqt ros-melodic-rviz

Финальные штрихи

1. Выходим из chroot:

   exit

2. Размонтируем образ

   cd ..
   sudo umount mnt/

3. Запакуем образ системы в архив

   xz –ckv1 <файл образа>

Все! Теперь с помощью balenaEtcher можно записать образ системы на SD-карту, вставить в ODROID-C2, и у вас будет Ubuntu с установленным ROS!

Ссылки:

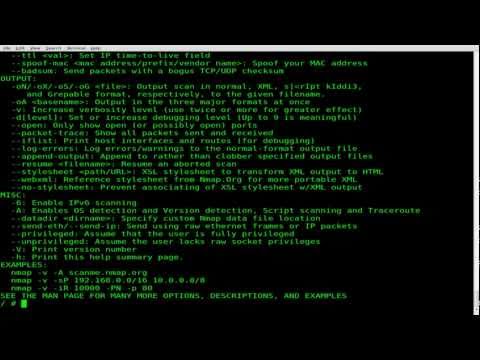

• С тем как чрутиться в linux и для чего это надо очень помогло это видео:

Источник: habr.com
