Приветствую!

У меня уже был обзор младшей модели Seek Thermal Compact, которая работает как приставка к смартфону, на этот раз в руки попал автономный тепловизор Seek Thermal SHOT с дисплеем, камерой видимого диапазона, с Wi-Fi модулем. Разрешение тепловой матрицы 206 х 156 точек. Тепловизор пригодится для контроля разности температур и своевременного выявления проблемных мест.
В комментариях спрашивали про стоимость: с кодом HSHOT (скидка в 10% на всю линейку Seek Thermal) цена Shot получается 44910 рублей.
Большой обзор тепловизора Seek Thermal SHOT: температурная инспекция жилых помещений

Ссылки на линейку тепловизоров SEEK THERMAL Series:

Характеристики:
Бренд: Seek Thermal
Модель: SHOT
Разрешение микроболометра: 206 х 156 точек
Разрешение оптической матрицы: 640х480
Угол обзора (FOV): 36 градусов
Частота обновления: 9 Гц
Дисплей: 3.5″
Интерфейсы: USB-C, WiFi
Функции: Фонарик, SeekFusion, Wi-Fi Streaming, встроенная память
Защита от пыли и влаги: IP54
Приложение: Seek View

Большой обзор тепловизора Seek Thermal SHOT: температурная инспекция жилых помещений

Сценариев применение множество — от простого осмотра квартиры и обхода дома снаружи до поиска неисправных радиоэлементов, проверки электрооборудования и, даже, для охоты и охраны. Преимущества комбайна «все-в-одном», то есть в тепловизоре в защищенном корпусе (IP54) с дисплеем, встроенными функциями для анализа, с дополнительной камерой видимого диапазона — очевидны, например не нужно иметь с собой специально смартфон для подключения к тепловизору-приставке, как с Compact-серией.

Большой обзор тепловизора Seek Thermal SHOT: температурная инспекция жилых помещений

Тепловизору Seek Thermal Shot не требуется подключение к смартфону для работы — он является автономным устройством Разрешение дисплея удобно для работы. С помощью сенсорного экрана удобно управлять устройством ставить маркеры для определения температуры, выделять исследуемые зоны и так далее. Разрешение экрана составляет 640 x 480 точек. Корпус устройства имеет резиновые вставки и в целом защищен от пыли и влаги по стандарту IP54. Если сравнивать с Seek Thermal Shot PRO, то у последнего выше разрешение тепловой матрицы (320 x 240 точек).

Большой обзор тепловизора Seek Thermal SHOT: температурная инспекция жилых помещений

В комплект входит темляк и кабель для синхронизации и зарядки (USB-C).

Большой обзор тепловизора Seek Thermal SHOT: температурная инспекция жилых помещений

Также есть подробная инструкция на русском языке по всем функциям и терминам устройства.

Большой обзор тепловизора Seek Thermal SHOT: температурная инспекция жилых помещений

Внешний вид тепловизора Seek Thermal Shot.

Большой обзор тепловизора Seek Thermal SHOT: температурная инспекция жилых помещений

Снизу расположен USB-C разъем (под резиновой заглушкой), резьба для установки на фото-штатив (1/4″).

Большой обзор тепловизора Seek Thermal SHOT: температурная инспекция жилых помещений

На верхней панели (ближе к центру) кнопка включения/выключения питания и справа — кнопка съемки.

Большой обзор тепловизора Seek Thermal SHOT: температурная инспекция жилых помещений

В отличие от моделей Flir C2/ C3, в линейке Seek Thermal Shot/ Shot Pro установлен дисплей побольше (3 дюйма против 3,5) и разрешение матрицы видимого диапазона составляет 640х480 у Shot против 320х240 у Flir. На корпусе расположен объектив со специальной ИК-линзой для микроболометра, чуть ниже — окно для матрицы видимого диапазона. Слева — подсветка. Время работы от одного заряда для Seek Shot составляет около 4 часов. Подобный емкий аккумулятор позволяет длительное время работать при отрицательных температурах (на морозе).

Большой обзор тепловизора Seek Thermal SHOT: температурная инспекция жилых помещений

Для удобства или для длительного наблюдения за объектом есть смысл установить тепловизор на штатив. Для этого предусмотрена стандартная резьба на корпусе (1/4″). Также есть удаленный доступ через Wi-Fi.

Большой обзор тепловизора Seek Thermal SHOT: температурная инспекция жилых помещений

Под резиновой заглушкой скрывается USB-C коннектор для заряжания и синхронизации с компьютером.

Большой обзор тепловизора Seek Thermal SHOT: температурная инспекция жилых помещений

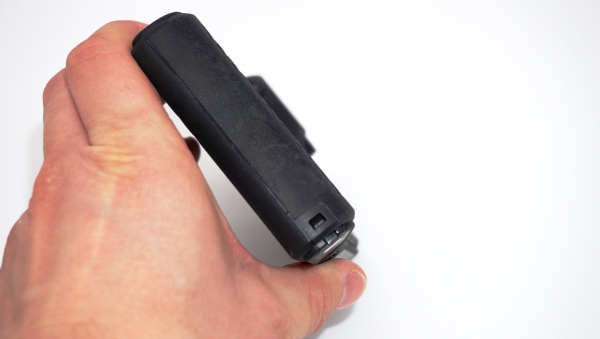

Корпус прорезинен, не скользкий, вставки защищают от небольших ударов. Внизу предусмотрено отверстие для темляка.

Большой обзор тепловизора Seek Thermal SHOT: температурная инспекция жилых помещений

Подсветка включается из меню, можно использовать как фонарик.

Большой обзор тепловизора Seek Thermal SHOT: температурная инспекция жилых помещений

Зажимаем кнопку питания, включаем устройство.

Большой обзор тепловизора Seek Thermal SHOT: температурная инспекция жилых помещений

На фотографии один из сохраненных снимков — во время работы снимки сохраняются во внутреннюю память и доступны для дальнейшего анализа, в том числе и на самом устройстве.

Большой обзор тепловизора Seek Thermal SHOT: температурная инспекция жилых помещений

Один из первых снимков — проверка нагрева ламп подсветки лайтбокса. Seek Thermal Shot позволяет проводить анализ снимков прямо на устройстве. Можно подобрать палитру, выбрать маркер (точку) или область изображения и оценить температуру. Лампы изготовлены из алюминиевого профиля и хорошо отдают тепло в окружающее пространство. Средняя температура при длительной работе: 40…50 °С.

Большой обзор тепловизора Seek Thermal SHOT: температурная инспекция жилых помещений

Для быстрого анализа удобно применить одну из контрастных цветовых схем (палитры). Доступно несколько палитр: White, Black, Tyrian, Spectra, Iron, Prism, Amber и Hi (контрастная).

Большой обзор тепловизора Seek Thermal SHOT: температурная инспекция жилых помещений

Одна из киллер-функций данной модели тепловизора — это возможность совмещения видимого и теплового изображения для детального анализа с наложением маркеров температуры.

Большой обзор тепловизора Seek Thermal SHOT: температурная инспекция жилых помещений

Файлы с тепловизора: термограмма плюс комбинированный снимок.

Большой обзор тепловизора Seek Thermal SHOT: температурная инспекция жилых помещений

Тепловизор оснащен модулем Wi-Fi и способен транслировать картинку на смартфон или планшет (Wi-Fi Streaming) с помощью приложения Seekview.

Большой обзор тепловизора Seek Thermal SHOT: температурная инспекция жилых помещений

Активируем Wi-Fi точку доступу (пароль и логин настраиваются).

Большой обзор тепловизора Seek Thermal SHOT: температурная инспекция жилых помещений

Подключаемся к созданной точке доступа.

Большой обзор тепловизора Seek Thermal SHOT: температурная инспекция жилых помещений

Тепловизор Shot позволяет точно измерять температуру поверхности в диапазоне от -40°C дo 330°C, в том числе удаленно (через Wi-Fi), плюс доступны инструменты для анализа (палитры, маркеры, область и так далее).

Большой обзор тепловизора Seek Thermal SHOT: температурная инспекция жилых помещений

Уже сам факт того, что есть возможность сохранить изображение для дальнейшего анализа, придает линейке SHOT огромное преимущество. Можно провести серию снимков для сравнения и спокойного анализа.

Большой обзор тепловизора Seek Thermal SHOT: температурная инспекция жилых помещений

Пример изображения из памяти — сохраняются все температурные метки, плюс доступен пост-анализ.

Большой обзор тепловизора Seek Thermal SHOT: температурная инспекция жилых помещений

Пример наложения видимого изображения и температурной картинки.

Большой обзор тепловизора Seek Thermal SHOT: температурная инспекция жилых помещений

Непосредственно перехожу к конкретным примерам — была проведена термоинспекция жилого многоэтажного дома на предмет поиска утечек тепла.
Был выбран среднестатистческий панельный дом. Хорошо видно проблемные стыки панелей с незамазанными швами. Народ как может сам, или с услугами ЖЭУ утепляет (рыжие швы — это утепление полиуретановой пеной).

Большой обзор тепловизора Seek Thermal SHOT: температурная инспекция жилых помещений

Естественно, «светится» все, теплом наружу. Через подобные швы может утекать драгоценное тепло, вам — наматывать счетчик за отопление, может образовываться плесень в этих местах.

Большой обзор тепловизора Seek Thermal SHOT: температурная инспекция жилых помещений

Пример внешнего утепления.
Квартиросъемщики воспользовались услугами утепления — снаружи замазали щели и обшили листами пенопласта.

Большой обзор тепловизора Seek Thermal SHOT: температурная инспекция жилых помещений

На снимке видна температурная разница — утепленное место меньше излучает тепло, чем стандартная панель.

Большой обзор тепловизора Seek Thermal SHOT: температурная инспекция жилых помещений

Интересный момент был обнаружен в переходе-арка в доме.

Большой обзор тепловизора Seek Thermal SHOT: температурная инспекция жилых помещений

Стыки практически не имеют теплоизоляции, в таких случаях в квартире промерзают смежные стены, появляется плесень, комнатная температура держится на уровне +15 градусов и так далее. Утеплять в таких случаях нужно капитально, и снаружи, и изнутри одновременно.

Большой обзор тепловизора Seek Thermal SHOT: температурная инспекция жилых помещений

Теперь осмотрим подъезд изнутри.
На снимке результат наложения видимой картинки и термограммы.

Большой обзор тепловизора Seek Thermal SHOT: температурная инспекция жилых помещений

Предварительно были жалобы — «подъезд промерзает, очень холодно». При этом, отопление работало (соответствующие службы поверили радиаторы отопления в подъезде).
Яркая вертикальная трубка на снимке — подъездное отопление (+31 градус). Рядом обратка отопления (холоднее).

Большой обзор тепловизора Seek Thermal SHOT: температурная инспекция жилых помещений

Одна из явных причин пониженной температуры — отсутствие вразумительной термоизоляции газового ввода.

Большой обзор тепловизора Seek Thermal SHOT: температурная инспекция жилых помещений

Это отверстие прямиком на улицу на уровне второго этажа, в которое задувает холодный (морозный) воздух.

Большой обзор тепловизора Seek Thermal SHOT: температурная инспекция жилых помещений

Конкретно были измерены значения: температура в подъезде +12, в районе «утечки» минус 4 градуса.

Большой обзор тепловизора Seek Thermal SHOT: температурная инспекция жилых помещений

То есть в подъезде холодно из-за очевидных вещей. А отопление работает как надо — проверено!

Большой обзор тепловизора Seek Thermal SHOT: температурная инспекция жилых помещений

Еще один интересный момент — открытые слуховые оконца в цокольном этаже. Излюбленное место беспризорных кошек.

Большой обзор тепловизора Seek Thermal SHOT: температурная инспекция жилых помещений

Продолжаю термоинспецию. На этот раз — теплотрасса (ввод отопления в районе жилого дома). Конкретно на снимке видны локальные повреждения теплоизоляции, в итоге котельная «отапливает» улицу, а в самом доме холоднее, чем могло бы быть…

Большой обзор тепловизора Seek Thermal SHOT: температурная инспекция жилых помещений

Далее попросили осмотреть частный дом.
Котел отопления. Самая горячая часть — дымовая труба.

Большой обзор тепловизора Seek Thermal SHOT: температурная инспекция жилых помещений

Сам котел отопления.

Большой обзор тепловизора Seek Thermal SHOT: температурная инспекция жилых помещений

Трубы, насос отопления. Слева видны трубки радиатора холодильника (вертикальные трубки).

Большой обзор тепловизора Seek Thermal SHOT: температурная инспекция жилых помещений

Пример хорошо работающего радиатора отопления.

Большой обзор тепловизора Seek Thermal SHOT: температурная инспекция жилых помещений

Труба подвода отопления.

Большой обзор тепловизора Seek Thermal SHOT: температурная инспекция жилых помещений

А вот я нашел проблемный радиатор — внутри грязь, мешает нормальному теплообмену и протоку воды. Были жалобы на неравномерный прогрев.

Большой обзор тепловизора Seek Thermal SHOT: температурная инспекция жилых помещений

Кстати, софт позволяет проводить оценку области температурных значений. Для этого в меню нужно выбрать соответствующую пиктограмму и выделить на экране область. Выводятся минимальное и максимальное значение, а также производится вычисление средней температуры в выделенном блоке.

Большой обзор тепловизора Seek Thermal SHOT: температурная инспекция жилых помещений

А также есть возможность зафиксировать температурные границы — это позволяет выделять объекты с минимальной температурной разницей.

Большой обзор тепловизора Seek Thermal SHOT: температурная инспекция жилых помещений

Пример такой фотографии — тепловой след. Установлен «фикс» температуры на 10 градусов (от 17 до 28 градусов).

Большой обзор тепловизора Seek Thermal SHOT: температурная инспекция жилых помещений

Продолжаю теплоинспекцию дома.
На словах клиент сказал, что, несмотря на хорошее отопление (импортный котел, хорошие радиаторы, циркуляционный насос, плюс пластиковые окна и двойные стеклопакеты), в доме прохладно. Особенно это стало заметно после начала холодов.
Что тут говорить — дом «горячий». При постройке дома «накосячили» или «сэкономили» — неправильно выбрали тип и количество теплоизоляционного материала. Дом каркасный, внутри изоляция, снаружи OSB. Температура поверхности достигает +10 градусов, при морозе на улице минус 10…12 градусов. Увы, ремонт выльется в хорошую сумму, так как придется переделывать уже готовое.

Большой обзор тепловизора Seek Thermal SHOT: температурная инспекция жилых помещений

Соседний каркасный дом.
Тут ситуация незначительно лучше, смысл тот же.

Большой обзор тепловизора Seek Thermal SHOT: температурная инспекция жилых помещений

Другой коттедж. Конкретно осматривал окна.
Было интересно, как реализовано окно в крыше.
На снимке вполне нормальная изоляция.

Большой обзор тепловизора Seek Thermal SHOT: температурная инспекция жилых помещений

Снимок изнутри — стекло холодное, но, в целом, утечек не замечено.

Большой обзор тепловизора Seek Thermal SHOT: температурная инспекция жилых помещений

Зато между уровнями крыши строители забыли утеплить стык.
На снимке +9.

Большой обзор тепловизора Seek Thermal SHOT: температурная инспекция жилых помещений

Средняя температура +4.

Большой обзор тепловизора Seek Thermal SHOT: температурная инспекция жилых помещений

Внешняя обшивка — утечки по швам.

Большой обзор тепловизора Seek Thermal SHOT: температурная инспекция жилых помещений

Окна с перекосом (не отрегулированный прижим)

Большой обзор тепловизора Seek Thermal SHOT: температурная инспекция жилых помещений

Дверь с нарушенным уплотнителем («Дует из двери»).

Большой обзор тепловизора Seek Thermal SHOT: температурная инспекция жилых помещений

Проблема в офисном помещении. Жалоба: «Дует из окна». Промерзает потолок у несущей стены, скорее всего нарушена теплоизоляция швов. Температура +16°С при средней +26°С в помещении. При сильных морозах будет промерзать.

Большой обзор тепловизора Seek Thermal SHOT: температурная инспекция жилых помещений

Работа обогрева заднего стекла в автомобиле — можно проверять и ремонтировать неисправные нити подогрева.

Большой обзор тепловизора Seek Thermal SHOT: температурная инспекция жилых помещений

И аналогичный снимок для подогрева сидения.

Большой обзор тепловизора Seek Thermal SHOT: температурная инспекция жилых помещений

Вообще в автомобиле можно проверять и ходовую (изношенные детали, детали без смазки — греются), сам двигатель (теплообмен и т.п.).

Большой обзор тепловизора Seek Thermal SHOT: температурная инспекция жилых помещений

Просто интересные фотографии, которые я насобирал за время теста.

Вода при минусовой температуре.

Большой обзор тепловизора Seek Thermal SHOT: температурная инспекция жилых помещений
Большой обзор тепловизора Seek Thermal SHOT: температурная инспекция жилых помещений

Несколько снимков людей. Обратите внимание на разную теплоотдачу различных частей тела — это говорит о качестве зимней одежды.

Большой обзор тепловизора Seek Thermal SHOT: температурная инспекция жилых помещений
Большой обзор тепловизора Seek Thermal SHOT: температурная инспекция жилых помещений

Большой обзор тепловизора Seek Thermal SHOT: температурная инспекция жилых помещений
Большой обзор тепловизора Seek Thermal SHOT: температурная инспекция жилых помещений

Канализационный люк, теплый.

Большой обзор тепловизора Seek Thermal SHOT: температурная инспекция жилых помещений

Установка промкондиционирования.

Большой обзор тепловизора Seek Thermal SHOT: температурная инспекция жилых помещений

На днях проверял работу 3D-принтера.

Большой обзор тепловизора Seek Thermal SHOT: температурная инспекция жилых помещений

Удобно калибровать температуру стола и сопла.

Большой обзор тепловизора Seek Thermal SHOT: температурная инспекция жилых помещений

В завершение статьи, я отмечу, что стоимость даже самой дорогой модели (Seek ThermalShot Pro или аналогичной) — это мизерные затраты, если сравнивать с возможными просчетами при постройке дома, при установке теплоизоляции или при ремонте последствий. Тепловизор поможет своевременно выявить неисправность и предусмотреть локальный ремонт. Теплоинспекция — это разумное действие, которое сэкономит время и нервы при
обследовании жилого дома или квартиры.

Большой обзор тепловизора Seek Thermal SHOT: температурная инспекция жилых помещений

Спасибо за внимание, надеюсь и вам тоже пригодится тепловизор.
