Π˜ΡΡΠ»Π΅Π΄ΠΎΠ²Π°Ρ‚Π΅Π»ΠΈ встроили ТидкостноС ΠΎΡ…Π»Π°ΠΆΠ΄Π΅Π½ΠΈΠ΅ Π²Π½ΡƒΡ‚Ρ€ΡŒ ΠΏΠΎΠ»ΡƒΠΏΡ€ΠΎΠ²ΠΎΠ΄Π½ΠΈΠΊΠΎΠ²ΠΎΠ³ΠΎ кристалла

Когда Π½Π°ΡΡ‚ΠΎΠ»ΡŒΠ½Ρ‹Π΅ процСссоры Π²ΠΏΠ΅Ρ€Π²Ρ‹Π΅ ΠΏΡ€Π΅ΠΎΠ΄ΠΎΠ»Π΅Π»ΠΈ частоту Π² 1 Π“Π“Ρ†, ΠΊΠ°ΠΊΠΎΠ΅-Ρ‚ΠΎ врСмя казалось, Ρ‡Ρ‚ΠΎ ΠΈΠ΄Ρ‚ΠΈ дальшС Π½Π΅ΠΊΡƒΠ΄Π°. ΠŸΠΎΠ½Π°Ρ‡Π°Π»Ρƒ ΡƒΠ΄Π°Π²Π°Π»ΠΎΡΡŒ ΠΏΠΎΠ΄Π½ΠΈΠΌΠ°Ρ‚ΡŒ частоту Π·Π° счёт Π½ΠΎΠ²Ρ‹Ρ… тСхпроцСссов, Π½ΠΎ прогрСсс частот Π² ΠΈΡ‚ΠΎΠ³Π΅ Π·Π°Ρ‚ΠΎΡ€ΠΌΠΎΠ·ΠΈΠ» ΠΈΠ·-Π·Π° растущих Ρ‚Ρ€Π΅Π±ΠΎΠ²Π°Π½ΠΈΠΉ ΠΊ ΠΎΡ‚Π²ΠΎΠ΄Ρƒ Ρ‚Π΅ΠΏΠ»Π°. Π”Π°ΠΆΠ΅ массивныС Ρ€Π°Π΄ΠΈΠ°Ρ‚ΠΎΡ€Ρ‹ ΠΈ вСнтиляторы Π½Π΅ ΡƒΡΠΏΠ΅Π²Π°ΡŽΡ‚ ΠΏΠΎΡ€ΠΎΠΉ ΠΎΡ‚Π²ΠΎΠ΄ΠΈΡ‚ΡŒ Ρ‚Π΅ΠΏΠ»ΠΎ ΠΎΡ‚ самых ΠΌΠΎΡ‰Π½Ρ‹Ρ… Ρ‡ΠΈΠΏΠΎΠ².

Π˜ΡΡΠ»Π΅Π΄ΠΎΠ²Π°Ρ‚Π΅Π»ΠΈ встроили ТидкостноС ΠΎΡ…Π»Π°ΠΆΠ΄Π΅Π½ΠΈΠ΅ Π²Π½ΡƒΡ‚Ρ€ΡŒ ΠΏΠΎΠ»ΡƒΠΏΡ€ΠΎΠ²ΠΎΠ΄Π½ΠΈΠΊΠΎΠ²ΠΎΠ³ΠΎ кристалла

Π˜ΡΡΠ»Π΅Π΄ΠΎΠ²Π°Ρ‚Π΅Π»ΠΈ ΠΈΠ· Π¨Π²Π΅ΠΉΡ†Π°Ρ€ΠΈΠΈ Ρ€Π΅ΡˆΠΈΠ»ΠΈ ΠΏΠΎΠΏΡ€ΠΎΠ±ΠΎΠ²Π°Ρ‚ΡŒ Π½ΠΎΠ²Ρ‹ΠΉ способ ΠΎΡ‚Π²ΠΎΠ΄Π° Ρ‚Π΅ΠΏΠ»Π° ΠΏΡƒΡ‚Ρ‘ΠΌ пропуска Тидкости Ρ‡Π΅Ρ€Π΅Π· сам кристалл. Они спроСктировали Ρ‡ΠΈΠΏ ΠΈ систСму охлаТдСния ΠΊΠ°ΠΊ Π΅Π΄ΠΈΠ½ΠΎΠ΅ Ρ†Π΅Π»ΠΎΠ΅, ΠΏΡ€ΠΈ этом ΠΊΠ°Π½Π°Π»Ρ‹ для Тидкости Π½Π° кристаллС размСстили рядом с Π½Π°ΠΈΠ±ΠΎΠ»Π΅Π΅ горячими частями Ρ‡ΠΈΠΏΠ°. Π Π΅Π·ΡƒΠ»ΡŒΡ‚Π°Ρ‚ — Π²ΠΏΠ΅Ρ‡Π°Ρ‚Π»ΡΡŽΡ‰ΠΈΠΉ прирост ΠΏΡ€ΠΎΠΈΠ·Π²ΠΎΠ΄ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎΡΡ‚ΠΈ ΠΏΡ€ΠΈ эффСктивном ΠΎΡ‚Π²ΠΎΠ΄Π΅ Ρ‚Π΅ΠΏΠ»Π°.

ΠžΡ‚Ρ‡Π°ΡΡ‚ΠΈ ΠΏΡ€ΠΎΠ±Π»Π΅ΠΌΠ° с ΠΎΡ‚Π²ΠΎΠ΄ΠΎΠΌ Ρ‚Π΅ΠΏΠ»Π° ΠΎΡ‚ Ρ‡ΠΈΠΏΠ° Π·Π°ΠΊΠ»ΡŽΡ‡Π°Π΅Ρ‚ΡΡ Π² Ρ‚ΠΎΠΌ, Ρ‡Ρ‚ΠΎ ΠΎΠ±Ρ‹Ρ‡Π½ΠΎ Ρ€Π΅Ρ‡ΡŒ ΠΈΠ΄Ρ‘Ρ‚ ΠΎ Π½Π΅ΡΠΊΠΎΠ»ΡŒΠΊΠΈΡ… этапах: Ρ‚Π΅ΠΏΠ»ΠΎ отводится ΠΎΡ‚ микросхСмы ΠΊ ΡƒΠΏΠ°ΠΊΠΎΠ²ΠΊΠ΅ Ρ‡ΠΈΠΏΠ°, Π·Π°Ρ‚Π΅ΠΌ ΠΎΡ‚ ΡƒΠΏΠ°ΠΊΠΎΠ²ΠΊΠΈ ΠΊ Ρ€Π°Π΄ΠΈΠ°Ρ‚ΠΎΡ€Ρƒ, Π° Π·Π°Ρ‚Π΅ΠΌ — ΠΊ Π²ΠΎΠ·Π΄ΡƒΡ…Ρƒ (Ρ‚Π°ΠΊΠΆΠ΅ Π² процСссС ΠΌΠΎΠ³ΡƒΡ‚ ΡƒΡ‡Π°ΡΡ‚Π²ΠΎΠ²Π°Ρ‚ΡŒ тСрмопаста, ΠΈΡΠΏΠ°Ρ€ΠΈΡ‚Π΅Π»ΡŒΠ½Ρ‹Π΅ ΠΊΠ°ΠΌΠ΅Ρ€Ρ‹ ΠΈ Ρ‚Π°ΠΊ Π΄Π°Π»Π΅Π΅). Π’ суммС это ΠΎΠ³Ρ€Π°Π½ΠΈΡ‡ΠΈΠ²Π°Π΅Ρ‚ ΠΎΠ±ΡŠΡ‘ΠΌΡ‹ Ρ‚Π΅ΠΏΠ»Π°, ΠΊΠΎΡ‚ΠΎΡ€ΠΎΠ΅ ΠΌΠΎΠΆΠ½ΠΎ отвСсти ΠΎΡ‚ Ρ‡ΠΈΠΏΠ°. Π­Ρ‚ΠΎ Π²Π΅Ρ€Π½ΠΎ ΠΈ для ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΠ΅ΠΌΡ‹Ρ… Π² настоящСС врСмя систСм Тидкостного охлаТдСния. МоТно Π±Ρ‹Π»ΠΎ Π±Ρ‹ ΠΏΠΎΠΌΠ΅ΡΡ‚ΠΈΡ‚ΡŒ Ρ‡ΠΈΠΏ нСпосрСдствСнно Π² Ρ‚Π΅ΠΏΠ»ΠΎΠΏΡ€ΠΎΠ²ΠΎΠ΄Π½ΡƒΡŽ ΠΆΠΈΠ΄ΠΊΠΎΡΡ‚ΡŒ, Π½ΠΎ послСдняя Π½Π΅ Π΄ΠΎΠ»ΠΆΠ½Π° ΠΏΡ€ΠΎΠ²ΠΎΠ΄ΠΈΡ‚ΡŒ элСктричСство ΠΈ Π²ΡΡ‚ΡƒΠΏΠ°Ρ‚ΡŒ Π² химичСскиС Ρ€Π΅Π°ΠΊΡ†ΠΈΠΈ с элСктронными ΠΊΠΎΠΌΠΏΠΎΠ½Π΅Π½Ρ‚Π°ΠΌΠΈ.

ΠŸΡ€Π΅ΠΆΠ΄Π΅ ΡƒΠΆΠ΅ Π±Ρ‹Π»ΠΎ нСсколько дСмонстраций встроСнного Π² Ρ‡ΠΈΠΏ Тидкостного охлаТдСния. ΠžΠ±Ρ‹Ρ‡Π½ΠΎ Ρ€Π΅Ρ‡ΡŒ ΠΈΠ΄Ρ‘Ρ‚ ΠΎ систСмС, Π² ΠΊΠΎΡ‚ΠΎΡ€ΠΎΠΉ устройство с Π½Π°Π±ΠΎΡ€ΠΎΠΌ ΠΊΠ°Π½Π°Π»ΠΎΠ² для Тидкости Π½Π°ΠΏΠ»Π°Π²Π»Π΅Π½ΠΎ Π½Π° кристалл, Π° сама ΠΆΠΈΠ΄ΠΊΠΎΡΡ‚ΡŒ прокачиваСтся ΠΏΠΎΠΌΠΏΠ°ΠΌΠΈ Ρ‡Π΅Ρ€Π΅Π· Π½Π΅Ρ‘. Π­Ρ‚ΠΎ позволяСт эффСктивно ΠΎΡ‚Π²ΠΎΠ΄ΠΈΡ‚ΡŒ Ρ‚Π΅ΠΏΠ»ΠΎ ΠΎΡ‚ Ρ‡ΠΈΠΏΠ°, Π½ΠΎ ΠΏΠ΅Ρ€Π²ΠΎΠ½Π°Ρ‡Π°Π»ΡŒΠ½Ρ‹Π΅ Ρ€Π΅Π°Π»ΠΈΠ·Π°Ρ†ΠΈΠΈ ΠΏΠΎΠΊΠ°Π·Π°Π»ΠΈ, Ρ‡Ρ‚ΠΎ Π² ΠΊΠ°Π½Π°Π»Π°Ρ… Π²ΠΎΠ·Π½ΠΈΠΊΠ°Π΅Ρ‚ сильноС Π΄Π°Π²Π»Π΅Π½ΠΈΠ΅ ΠΈ для ΠΏΡ€ΠΎΠΊΠ°Ρ‡ΠΊΠΈ Π²ΠΎΠ΄Ρ‹ Ρ‚Π°ΠΊΠΈΠΌ способом трСбуСтся ΠΌΠ½ΠΎΠ³ΠΎ энСргии — большС, Ρ‡Π΅ΠΌ отводится ΠΎΡ‚ процСссора. Π­Ρ‚ΠΎ сниТаСт ΡΠ½Π΅Ρ€Π³ΠΎΡΡ„Ρ„Π΅ΠΊΡ‚ΠΈΠ²Π½ΠΎΡΡ‚ΡŒ систСмы ΠΈ Π²Π΄ΠΎΠ±Π°Π²ΠΎΠΊ создаёт опасныС мСханичСскиС Π½Π°Π³Ρ€ΡƒΠ·ΠΊΠΈ Π½Π° Ρ‡ΠΈΠΏ.

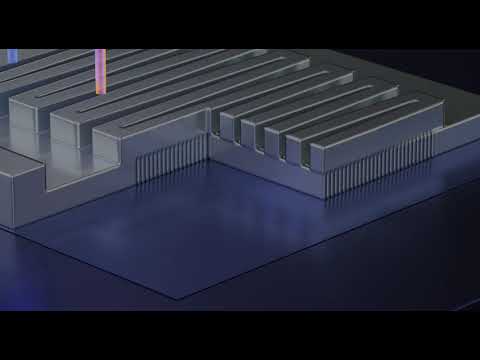

НовоС исслСдованиС Ρ€Π°Π·Π²ΠΈΠ²Π°Π΅Ρ‚ ΠΈΠ΄Π΅ΠΈ ΠΏΠΎΠ²Ρ‹ΡˆΠ΅Π½ΠΈΡ эффСктивности ΠΈΠ½Ρ‚Π΅Π³Ρ€ΠΈΡ€ΠΎΠ²Π°Π½Π½Ρ‹Ρ… Π½Π° Ρ‡ΠΈΠΏ систСм охлаТдСния. Для Ρ€Π΅ΡˆΠ΅Π½ΠΈΡ ΠΌΠΎΠ³ΡƒΡ‚ ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΠΎΠ²Π°Ρ‚ΡŒΡΡ Ρ‚Ρ€Ρ‘Ρ…ΠΌΠ΅Ρ€Π½Ρ‹Π΅ систСмы охлаТдСния — ΠΌΠΈΠΊΡ€ΠΎΠΊΠ°Π½Π°Π»Ρ‹ со встроСнным ΠΊΠΎΠ»Π»Π΅ΠΊΡ‚ΠΎΡ€ΠΎΠΌ (embedded manifold microchannels, EMMC). Π’ Π½ΠΈΡ… Ρ‚Ρ€Ρ‘Ρ…ΠΌΠ΅Ρ€Π½Ρ‹ΠΉ иСрархичСский ΠΊΠΎΠ»Π»Π΅ΠΊΡ‚ΠΎΡ€ являСтся ΠΊΠΎΠΌΠΏΠΎΠ½Π΅Π½Ρ‚ΠΎΠΌ ΠΊΠ°Π½Π°Π»Π°, ΠΈΠΌΠ΅ΡŽΡ‰Π΅Π³ΠΎ нСсколько ΠΏΠΎΡ€Ρ‚ΠΎΠ² для распрСдСлСния ΠΎΡ…Π»Π°ΠΆΠ΄Π°ΡŽΡ‰Π΅ΠΉ Тидкости.

Π˜ΡΡΠ»Π΅Π΄ΠΎΠ²Π°Ρ‚Π΅Π»ΠΈ Ρ€Π°Π·Ρ€Π°Π±ΠΎΡ‚Π°Π»ΠΈ ΠΌΠΎΠ½ΠΎΠ»ΠΈΡ‚Π½ΠΎ ΠΈΠ½Ρ‚Π΅Π³Ρ€ΠΈΡ€ΠΎΠ²Π°Π½Π½Ρ‹ΠΉ ΠΌΠΈΠΊΡ€ΠΎΠΊΠ°Π½Π°Π» ΠΊΠΎΠ»Π»Π΅ΠΊΡ‚ΠΎΡ€Π° (monolithically integrated manifold microchannel, mMMC), ΠΈΠ½Ρ‚Π΅Π³Ρ€ΠΈΡ€ΠΎΠ²Π°Π² EMMC прямо Π½Π° кристалл. Π‘ΠΊΡ€Ρ‹Ρ‚Ρ‹Π΅ ΠΊΠ°Π½Π°Π»Ρ‹ встроСны прямо ΠΏΠΎΠ΄ Π°ΠΊΡ‚ΠΈΠ²Π½Ρ‹ΠΌΠΈ областями микросхСмы, ΠΈ ΠΎΡ…Π»Π°ΠΆΠ΄Π°ΡŽΡ‰Π°Ρ ΠΆΠΈΠ΄ΠΊΠΎΡΡ‚ΡŒ ΠΏΡ€ΠΎΡ…ΠΎΠ΄ΠΈΡ‚ нСпосрСдствСнно ΠΏΠΎΠ΄ источниками Ρ‚Π΅ΠΏΠ»Π°. Для создания mММБ Π²Π½Π°Ρ‡Π°Π»Π΅ Π½Π° ΠΊΡ€Π΅ΠΌΠ½ΠΈΠ΅Π²ΠΎΠΉ ΠΏΠΎΠ΄Π»ΠΎΠΆΠΊΠ΅, ΠΏΠΎΠΊΡ€Ρ‹Ρ‚ΠΎΠΉ ΠΏΠΎΠ»ΡƒΠΏΡ€ΠΎΠ²ΠΎΠ΄Π½ΠΈΠΊΠΎΠΌ — Π½ΠΈΡ‚Ρ€ΠΈΠ΄ΠΎΠΌ галлия (GaN), ΠΏΡ€ΠΎΡ‚Ρ€Π°Π²Π»ΠΈΠ²Π°ΡŽΡ‚ΡΡ ΡƒΠ·ΠΊΠΈΠ΅ Ρ‰Π΅Π»ΠΈ ΠΏΠΎΠ΄ ΠΊΠ°Π½Π°Π»Ρ‹; Π·Π°Ρ‚Π΅ΠΌ примСняСтся Ρ‚Ρ€Π°Π²Π»Π΅Π½ΠΈΠ΅ ΠΈΠ·ΠΎΡ‚Ρ€ΠΎΠΏΠ½Ρ‹ΠΌ Π³Π°Π·ΠΎΠΌ для Ρ€Π°ΡΡˆΠΈΡ€Π΅Π½ΠΈΡ Ρ‰Π΅Π»Π΅ΠΉ Π² ΠΊΡ€Π΅ΠΌΠ½ΠΈΠΈ Π΄ΠΎ Π½Π΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌΠΎΠΉ ΡˆΠΈΡ€ΠΈΠ½Ρ‹ ΠΊΠ°Π½Π°Π»ΠΎΠ²; послС этого отвСрстия Π² слоС GaN ΠΏΠΎΠ²Π΅Ρ€Ρ… ΠΊΠ°Π½Π°Π»ΠΎΠ² Π·Π°Π΄Π΅Π»Ρ‹Π²Π°ΡŽΡ‚ΡΡ мСдью. Π§ΠΈΠΏ ΠΌΠΎΠΆΠ΅Ρ‚ ΠΈΠ·Π³ΠΎΡ‚Π°Π²Π»ΠΈΠ²Π°Ρ‚ΡŒΡΡ Π² слоС GaN. Π’Π°ΠΊΠΎΠΉ процСсс Π½Π΅ Ρ‚Ρ€Π΅Π±ΡƒΠ΅Ρ‚ ΡΠΎΠ΅Π΄ΠΈΠ½ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎΠΉ систСмы ΠΌΠ΅ΠΆΠ΄Ρƒ ΠΊΠΎΠ»Π»Π΅ΠΊΡ‚ΠΎΡ€ΠΎΠΌ ΠΈ устройством.

Π˜ΡΡΠ»Π΅Π΄ΠΎΠ²Π°Ρ‚Π΅Π»ΠΈ встроили ТидкостноС ΠΎΡ…Π»Π°ΠΆΠ΄Π΅Π½ΠΈΠ΅ Π²Π½ΡƒΡ‚Ρ€ΡŒ ΠΏΠΎΠ»ΡƒΠΏΡ€ΠΎΠ²ΠΎΠ΄Π½ΠΈΠΊΠΎΠ²ΠΎΠ³ΠΎ кристалла

Π˜ΡΡΠ»Π΅Π΄ΠΎΠ²Π°Ρ‚Π΅Π»ΠΈ Ρ€Π΅Π°Π»ΠΈΠ·ΠΎΠ²Π°Π»ΠΈ силовой элСктронный ΠΌΠΎΠ΄ΡƒΠ»ΡŒ, ΠΏΡ€Π΅ΠΎΠ±Ρ€Π°Π·ΡƒΡŽΡ‰ΠΈΠΉ ΠΏΠ΅Ρ€Π΅ΠΌΠ΅Π½Π½Ρ‹ΠΉ Ρ‚ΠΎΠΊ Π² постоянный. Π‘ Π΅Π³ΠΎ ΠΏΠΎΠΌΠΎΡ‰ΡŒΡŽ Ρ‚Π΅ΠΏΠ»ΠΎΠ²Ρ‹Π΅ ΠΏΠΎΡ‚ΠΎΠΊΠΈ Π±ΠΎΠ»Π΅Π΅ 1,7 ΠΊΠ’Ρ‚/см2 ΠΌΠΎΠΆΠ½ΠΎ ΠΎΡ…Π»Π°Π΄ΠΈΡ‚ΡŒ, ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΡ ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ ΠΏΡ€ΠΎΠΊΠ°Ρ‡ΠΊΠΈ лишь 0,57 Π’Ρ‚/см2. Π’Π΄ΠΎΠ±Π°Π²ΠΎΠΊ систСма дСмонстрируСт Π³ΠΎΡ€Π°Π·Π΄ΠΎ Π±ΠΎΠ»Π΅Π΅ Π²Ρ‹ΡΠΎΠΊΡƒΡŽ ΡΡ„Ρ„Π΅ΠΊΡ‚ΠΈΠ²Π½ΠΎΡΡ‚ΡŒ прСобразования, Ρ‡Π΅ΠΌ Π°Π½Π°Π»ΠΎΠ³ΠΈΡ‡Π½ΠΎΠ΅ Π½Π΅ΠΎΡ…Π»Π°ΠΆΠ΄Π°Π΅ΠΌΠΎΠ΅ устройство ΠΈΠ·-Π·Π° отсутствия самонагрСва.

Π’ΠΏΡ€ΠΎΡ‡Π΅ΠΌ, Π½Π΅ стоит ΠΆΠ΄Π°Ρ‚ΡŒ скорого появлСния Ρ‡ΠΈΠΏΠΎΠ² Π½Π° основС GaN с ΠΈΠ½Ρ‚Π΅Π³Ρ€ΠΈΡ€ΠΎΠ²Π°Π½Π½ΠΎΠΉ систСмой охлаТдСния — прСдстоит Π΅Ρ‰Ρ‘ Ρ€Π΅ΡˆΠΈΡ‚ΡŒ Ρ†Π΅Π»Ρ‹ΠΉ ряд ΠΏΡ€ΠΈΠ½Ρ†ΠΈΠΏΠΈΠ°Π»ΡŒΠ½Ρ‹Ρ… ΠΌΠΎΠΌΠ΅Π½Ρ‚ΠΎΠ² Π²Ρ€ΠΎΠ΄Π΅ ΡΡ‚Π°Π±ΠΈΠ»ΡŒΠ½ΠΎΡΡ‚ΠΈ систСмы, ΠΏΡ€Π΅Π΄Π΅Π»ΡŒΠ½Ρ‹Ρ… Ρ‚Π΅ΠΌΠΏΠ΅Ρ€Π°Ρ‚ΡƒΡ€ ΠΈ Ρ‚Π°ΠΊ Π΄Π°Π»Π΅Π΅. И, Ρ‚Π΅ΠΌ Π½Π΅ ΠΌΠ΅Π½Π΅Π΅, это Π·Π°ΠΌΠ΅Ρ‚Π½Ρ‹ΠΉ шаг Π²ΠΏΠ΅Ρ€Ρ‘Π΄ ΠΊ Π±ΠΎΠ»Π΅Π΅ свСтлому ΠΈ Ρ…ΠΎΠ»ΠΎΠ΄Π½ΠΎΠΌΡƒ Π±ΡƒΠ΄ΡƒΡ‰Π΅ΠΌΡƒ.

Π˜ΡΡ‚ΠΎΡ‡Π½ΠΈΠΊΠΈ:



Π˜ΡΡ‚ΠΎΡ‡Π½ΠΈΠΊ: 3dnews.ru
