Новая статья: Обзор MSI MEG Z890 Ace: высококлассная плата почти без излишеств

В модельном ряду материнских плат MSI наиболее высококлассные продукты относятся к серии MEG — MSI Enthusiast Gaming. В этой серии, если говорить о платах под LGA1851-процессоры, компания предлагает сразу три продукта: MEG Z890 Godlike — сверхдорогую плату, запредельно напичканную различными возможностями; платформу для экстремального разгона MEG Z890 Unify-X; а ещё MEG Z890 Ace, которая тоже относится к числу премиальных продуктов, но не имеет в своём оснащении никаких слишком уж откровенных излишеств. Именно про неё мы и будем говорить сегодня.

Однако сразу оговоримся: несмотря на это, MSI MEG Z890 Ace — плата не из дешёвых. Её рекомендованная цена — $660, а арсенал имеющихся возможностей включает и 10-Гбит/с контроллер проводной сети, и Wi-Fi 7, и 15 USB-портов со скоростью 10+ Гбит/с на задней панели, и много чего ещё, из чего становится понятно, что это — не массовый продукт, а премиальная плата для узкой аудитории энтузиастов высокой производительности. Причём не любых, а тех из них, сердцу которых милее процессоры Intel, несмотря на то что старший CPU актуального семейства этой компании довольно заметно уступает в производительности продукции конкурента.

Последнее поколение материнских плат MSI получилось довольно удачным. Мы уже рассматривали MSI MAG Z890 Tomahawk WiFi, MSI MPG Z890 Carbon и Z890 Gaming Plus WiFi, и все три платы продемонстрировали как качественную реализацию схемы питания процессора, так и грамотную работу с памятью, позволяющую достигать очень высоких частот модулей DDR5 при их разгоне. Но MSI MEG Z890 Ace стоит на ступень выше, а потому от неё можно ожидать ещё более приятных сюрпризов. Так что скорее приступаем к практическому знакомству.

⇡#Спецификация и комплект поставки

Если исходить из цены MSI MEG Z890 Ace, то эта плата является прямой конкуренткой Asus Maximus Z890 Hero и Gigabyte Z890 Aorus Master. И действительно, эти три платы достаточно похожи по характеристикам. Но при этом у варианта MSI можно найти определённые преимущества. В отличие от платы Asus она имеет 10-Гбит/с сетевой контроллер, а в отличие от платы Gigabyte — более мощную схему питания, второй слот PCIe 5.0 x16 и больше портов USB.

В результате в адрес характеристик MEG Z890 Ace довольно трудно высказать какие-либо обоснованные претензии. Кому-то может не понравиться наличие всего одного контроллера проводной сети, но это больше похоже на придирку, хотя некоторые более доступные по цене платы MSI и правда обладают двумя сетевыми контроллерами. Но даже несмотря на это, плата у MSI получилась оснащённая по последнему слову техники.

Intel сделала свои процессоры Arrow Lake такими, что их скорее будут выбирать не для игровых систем, а для рабочих станций. И MEG Z890 Ace как будто отвечает такому запросу. Плата позволяет подключить большое число твердотельных накопителей, располагает скоростным сетевым контроллером, имеет обширный набор скоростных портов USB для внешних устройств, а ещё поддерживает бифуркацию процессорных линий PCIe 5.0 на два слота PCIe x16, позволяя установить сразу две высокопроизводительные видеокарты, которые могут применяться в счётных задачах или для работы с нейросетями.

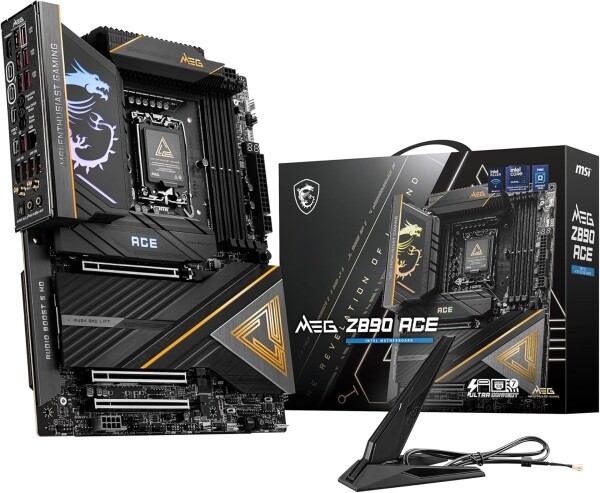

Комплект принадлежностей, который прилагается к плате, тоже как будто отвечает профессиональному предназначению MEG Z890 Ace. Здесь нет никаких игривых аксессуаров, а всё — исключительно нужные и полезные при построении ПК вещи. Помимо привычного набора бумаг из руководств и стикеров, четырёх SATA-кабелей и Wi-Fi-антенны, это дополнительная стойка для крепления M.2-накопителей с ключом для её установки, USB-флешка с драйверами, две термопары, разветвители и удлинители для подключения разных светодиодных лент, а также кабель-удлинитель, призванный облегчить подключение к плате кнопок и индикаторов корпуса.

Среди всей этой кучи проводов есть один особенно интересный: 1-to-3 EZ Conn-Cable V2 — он собирает вместе USB 2.0, вентиляторный разъём и коннектор A-RGB, позволяя подсоединить весь этот пучок проводов к единому разъёму на материнской плате, что в ряде случаев упростит подключение необслуживаемых процессорных СЖО и прокладку кабелей по корпусу.

⇡#Дизайн и особенности

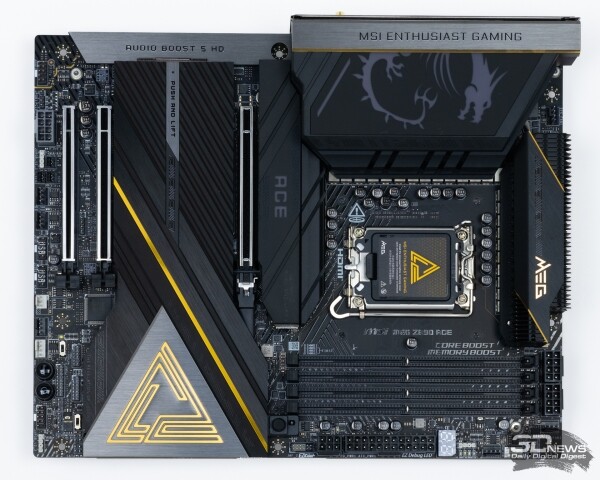

Первое, что в MEG Z890 Ace привлекает внимание, — это её внешность. В то время как в моду вошли строгие и однотонные платы в чёрных либо белых тонах, рассматриваемая материнка MSI идёт против тренда. Монохромную схему оформления ломают золотые акценты в виде линий и логотипов на радиаторах, из-за которых хочется сказать о преобладании в её дизайне восточных, а не западных традиций. К тому же на плате есть RGB-подсветка — светящийся дракон на кожухе задней панели и название Ace на радиаторе SSD. В итоге MEG Z890 Ace может показаться слишком «весёленькой», что понравится не всем пользователям, особенно среди тех, кто ищет платформу для производительной рабочей станции.

Но даже несмотря на неоднозначную внешность, MEG Z890 Ace воспринимается как дорогой и качественный продукт. Здесь нет никакой экономии на материалах: на радиаторы и кожухи алюминия явно не жалели, плюс плата даже снабжена бэкплейтом, который встречается не так уж и часто. Да и в целом охлаждение, которое MSI реализовала для системы питания процессора, смотрится более чем убедительно и вызывает уважение.

Действительно, этому охлаждению есть чем удивить. Во-первых, в его состав входит сразу две медных тепловых трубки с технологией прямого контакта. Во-вторых, один из радиаторов сделан по технологии добротных процессорных кулеров — он представляет собой не алюминиевый брусок с фигурными вырезами, а пакет из тонких алюминиевых пластин, припаянных к основанию. И в-третьих, вся эта система собрана не из двух, как это бывает обычно, а из трёх радиаторов, которые окружают процессорное гнездо буквой «П».

Наверное, про использование высокоэффективных термопрокладок с теплопроводностью 9 Вт/(м∙К) можно было бы и не упоминать — это сама собой разумеющаяся деталь (справедливости ради стоит напомнить, что «золотым стандартом» для материнских плат считаются термопрокладки попроще — с теплопроводностью 7 Вт/(м∙К)). А в довершение всего в отводе тепла от схемы питания процессора участвует ещё и бэкплейт — он контактирует с текстолитом платы в зоне VRM через такой же высокоэффективный термоинтерфейс.

Всё это великолепие призвано отводить тепло от процессорной схемы питания, которую можно назвать одной из самых мощных версий VRM на LGA1851-платах, поскольку её пиковый ток может достигать фантастической величины 2640 А. В её состав входит 16 фаз, распределённых по контурам питания процессорного ядра (VCORE), системного агента (VCCSA), графического ядра (VCCGT) и контроллера PCIe с прочей обвязкой (VNNOAN). За главную часть этой схемы — подвод напряжения к процессорному ядру — отвечает ШИМ-контроллер Renesas RAA229134. Он обеспечивает работу 12 каналов со сдвоенными силовыми каскадами Renesas R2209004 в каждом. Именно за счёт такого количества этих элементов, каждый из которых рассчитан на предельный ток 110 А, и достигается колоссальная мощность всего VRM. Однако особенность этих сборок не только в высокой мощности. Их отличает ещё и то, что они относятся к серии Smart, и это означает наличие у них собственного мониторинга тока и температуры в реальном времени.

Что касается остальных контуров, то за них отвечает другой ШИМ-контроллер — Renesas RAA229131. Его силами реализуется по одной фазе в контурах VCCGT и VNNOAN и две фазы в контуре VCCSA. В этих цепях применяются силовые сборки Renesas RAA20075R0 попроще, с предельным током 75 А.

Таким образом, MSI в рассматриваемой плате не стала экономить на VRM, а, напротив, постаралась реализовать предельно могучую, стабильную и долговечную схему, которой хватит не только на Arrow Lake, но и на будущие процессоры Intel, совместимые с сокетом LGA1851. Поэтому неудивительно, что помимо качественных силовых элементов Renesas в конвертере питания установлены титановые дроссели и твердотельные конденсаторы из проводящего полимера.

Также нельзя не обратить внимание, что 8-контактные 12-В разъёмы для подключения питания к VRM вынесены на MEG Z890 Ace к слотам DIMM. Это — нетипичное место для их расположения, но оно довольно удобно при сборке системы, поскольку здесь доступу не мешают ни радиаторы на плате, ни процессорный кулер, ни блок питания (при его верхнем расположении в корпусе).

Говоря о схемотехнике, нельзя не отметить, что MSI MEG Z890 Ace основана на восьмислойном текстолите, который отличается не только увеличенной толщиной медных слоёв, но и применением термостойкого стеклотканевого эпоксидного ламината. Но важно это, конечно, не для пожарной безопасности, а потому, что такой текстолит подвержен меньшим деформациям при нагреве и обеспечивает лучшую надёжность системы в длительной эксплуатации с перепадами температур.

Кроме того, восьмислойные платы обычно имеют более помехозащищённую разводку слотов DIMM и PCIe 5.0, что делает такие материнки подходящими для оверклокерских целей. Собственно, MSI MEG Z890 Ace как раз и обещает высокие результаты при разгоне памяти. В списке совместимости, предоставленном производителем, можно найти сведения о работоспособности этой платы с модулями DDR5-9200. И это — очень хороший результат для платы с четырьмя слотами DIMM, важность которого невозможно переоценить. Дело в том, что скоростная память — критичный компонент именно в платформе LGA1851, поскольку он позволяет частично нейтрализовать недостатки контроллера памяти представителей семейства Arrow Lake.

Что касается слотов PCIe, то их на MSI MEG Z890 Ace три, все они имеют механическое исполнение PCIe x16, но располагают разным набором линий. Первый и второй слоты делят между собой 16 процессорных линий PCIe 5.0, то есть работают в режимах x16/x0 либо x8/x8 в зависимости от того, используется ли второй слот. Третий же слот подключён к чипсету и получает от него лишь четыре линии PCIe 4.0. При этом MSI не поскупилась на конструкционное усиление всех трёх слотов металлическими рамками Steel Armor, и это совсем не лишнее, поскольку современные материнские платы используют пайку слотов методом поверхностного монтажа, не обеспечивающую достаточной жёсткости. Дополнительное укрепление слотов помогает выдерживать вес массивных видеокарт с мощными системами охлаждения и предотвращает повреждения при их установке и демонтаже.

Тенденция к уменьшению числа слотов PCIe в пользу M.2 прослеживается во многих флагманских платах последних поколений, и MSI MEG Z890 Ace — не исключение. На три слота PCIe на этой плате приходится сразу пять M.2, причём вышло так, что все они — логически разные. Первый слот, соседствующий с процессорным гнездом, поддерживает PCIe 5.0 SSD и подключён непосредственно к процессору.

Процессор отвечает и за второй слот M.2, который находится ниже первого PCIe x16, но в нём реализована поддержка лишь PCIe 4.0 SSD. Далее, третий слот так же, как и второй, ориентирован на PCIe 4.0-накопители, но за его работу ответственность несёт уже чипсет. Зато четвёртый слот M.2 вновь имеет поддержку PCIe 5.0 SSD за счёт использования процессорных линий, но он пользуется ими не эксклюзивно, а отнимает их у второго слота PCIe x16. Это значит, что при установке в него накопителя первый слот PCIe x16 принудительно переключится в режим x8, а второй слот PCIe x16 будет довольствоваться лишь четырьмя линиями PCIe 5.0. Однако MSI предоставляет и альтернативный вариант: четвёртый слот M.2 можно переключить на чипсет (в настройках BIOS), и тогда он будет поддерживать не более чем PCIe 4.0 SSD, но зато установка в него накопителя не приведёт к сужению интерфейса, выделенного на видеокарту. И наконец, пятый слот M.2, как и третий, работает через чипсет и поддерживает лишь PCIe 4.0-накопители, но при этом в нём добавлена поддержка SATA-накопителей, которой нет во всех остальных слотах M.2.

Все имеющиеся на плате слоты M.2 снабжены качественным охлаждением. В случае первого слота это независимый «одноместный» радиатор, остальные же слоты закрываются общей теплорассеивающей пластиной. Все эти конструкции фиксируются на защёлках, а к их эффективности нет никаких вопросов благодаря внушительным габаритам. Также в слотах предусмотрен теплоотвод и с нижней поверхности накопителей. Иными словами, и в части охлаждения накопителей MEG Z890 Ace предлагает исчерпывающие возможности. Проблема здесь может возникнуть лишь одна — объединённый радиатор слотов M.2 со второго по пятый может быть снят только после изъятия из системы видеокарты, что может быть не всегда удобно при модернизации.

Флагманские и дорогие материнские платы на базе чипсета Z890 отличаются от более доступных по цене вариантов не только количеством слотов и степенью сложности системы охлаждения. Такие материнки, как MEG Z890 Ace, характерны ещё и тем, что в них разработчики стараются пользоваться возможностями набора логики по максимуму. В рассматриваемой плате чипсет выжат практически до предела: из доступных 24 и 10 HSIO-линков для PCIe и USB соответственно задействованы 23 PCIe- и 10 USB-линков. Например, доступные линки PCIe уходят на четыре интерфейса PCIe 4.0 x4 для третьего слота PCIe x16 и трёх M.2; на четыре имеющихся на плате порта SATA; плюс ещё три линии обеспечивают работу сетевых контроллеров (4×4 + 4 + 3 = 23).

Упомянутых выше сетевых контроллеров два. Во-первых, имеющийся на плате 10-Гбит/с чип Marvell AQtion AQC113CS требует для себя сразу две линии PCIe 4.0, чтобы интерфейс не становился узким местом при работе в максимальном режиме. А ещё одна линия требуется для геймерского Wi-Fi 7-адаптера Intel Killer BE1750X, который основан на аппаратной базе адаптера Intel BE200 и может обеспечить максимальную пропускную способность до 5,8 Гбит/с. (В скобках заметим, что игровая направленность этого решения обусловлена главным образом ПО, которое умеет приоритизировать игровой трафик.)

Что же касается скоростных USB, то MSI MEG Z890 Ace по их количеству буквально рекордсменка. Для того чтобы увеличить число таких портов, разработчики прибегли к использованию сразу трёх дополнительных USB-хабов (Realtek RTS5429, Realtek RTS5420 и Genesys Logic GL3523), каждый из которых расщепляет один чипсетный порт USB 3.2 Gen 2 на четыре порта USB 3.2 Gen 1 или USB 3.2 Gen 2. В результате из десяти портов чипсета с пропускной способностью 10 Гбит/с в общей сложности получается один 20-Гбит/с USB-порт, тринадцать 10-Гбит/с USB-портов и четыре 5-Гбит/с USB-порта. Кроме того, к этому набору надо прибавить два порта Thunderbolt 4/USB4, реализованные в процессоре, и в итоге получается, что MSI MEG Z890 Ace располагает в общей сложности 20 скоростными портами USB.

15 портов из этих двух десятков можно увидеть на задней панели платы. Сюда вынесены оба порта Thunderbolt 4/USB4, два порта USB 3.2 Gen 2 Type-C (10 Гбит/с) и 11 портов USB 3.2 Gen 2 Type-A (10 Гбит/с). Интегрированную в процессор графику можно задействовать как с помощью присутствующего по соседству отдельного разъёма HDMI, так и через Thunderbolt 4, который способен работать в режиме DisplayPort 2.1 (с поддержкой UHBR20), — в обоих случаях максимальное поддерживаемое разрешение достигает 8К при 60 Гц. Также на заднюю панель вынесен разъём проводной сети и два «быстрых» коннектора (без резьбы) для Wi-Fi-антенны.

Отдельного внимания заслуживает звуковой тракт. Несмотря на то, что MSI поместила на заднюю панель своей флагманской платы лишь два аналоговых аудиоразъёма и S/PDIF-выход, интегрированный звук представляет собой вполне полноценную звуковую карту с USB-интерфейсом. Она основана на чипе Realtek ALC4082, который имеет разрешение 32 бит/384 кГц, и усилена внешним ЦАП ESS ES9219 с соотношением «сигнал — шум» 130 дБ, который в состоянии «вытянуть» наушники с сопротивлением до 600 Ом. Естественно, весь звуковой тракт реализован в соответствии с лучшими практиками — он электрически отделён от остальной части платы, закрыт металлическим экраном и содержит в своём составе специальные аудиоконденсаторы WIMA.

Для реализации активного охлаждения ПК на плате предусматривается восемь четырёхконтактных вентиляторных коннекторов. Один из них предназначен для процессорного кулера и имеет повышенную до 24 Вт мощность. Ещё два особых разъёма с мощностью до 36 Вт выделены на помпы. Остальные разъёмы имеют предельную мощность 12 Вт. Любой из этих коннекторов позволяет следить за оборотами вентиляторов и регулировать их как через ШИМ, так и «в лоб», напряжением.

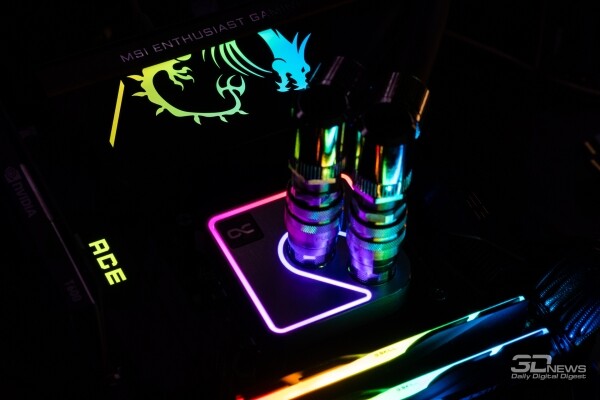

Развёрнутые возможности MEG Z890 Ace может предложить и для создания в системе RGB-феерии. К плате можно подключить 12-В RGB-ленту длиной до 2 м, а также три устройства с управляемой подсветкой ARGB. А в дополнение к перечисленному на плате предусмотрен разъём EZ Conn, совместимый с фирменными вентиляторами MSI MPG EZ120, у которых тоже есть управляемая RGB-подсветка. Светящиеся элементы есть и на самой плате. RGB-светодиоды спрятаны под фирменным драконом на кожухе задней панели, а также под надписью «Ace» на радиаторе первого M.2-слота.

Довольно неоднозначный момент в конструкции MSI MEG Z890 Ace заключается в том, что эта плата предполагает подключение к себе сразу пяти силовых кабелей от блока питания. Помимо стандартного 24-контактного разъёма и пары 8-контактных разъёмов конвертера питания процессора на плате есть ещё два разъёма для кабелей питания. Дополнительный 8-контактный разъём внизу платы нужен для обеспечения повышенных аппетитов видеокарт, мощных помп/вентиляторов и RGB-подсветки. MSI рекомендует пользоваться им, если набор 12-В оборудования, питающегося от платы, в сумме может потреблять более 168 Вт (именно столько можно снять по спецификации со стандартного 24-контактного разъёма). А ещё один 6-контактный разъём питания находится на правой кромке платы по соседству с коннектором корпусного порта USB 3.2 Gen 2×2. Здесь дополнительное питание задействуется для собственной цели — обеспечения поддержки 60-Вт зарядки портом USB Type-C на передней панели корпуса. Без этого подключения энергоотдача порта составит в лучшем случае 27 Вт.

Всё это означает, что для MSI MEG Z890 Ace могут подойти не любые блоки питания. Все её 8/6-контактные силовые разъёмы разнесены по разным точкам на плате, и для их подключения потребуется четыре отдельных кабеля (два 8-контактных для CPU и два 8/6-контактных для GPU), которыми блок питания должен располагать.

В заключение необходимо указать, что MSI MEG Z890 Ace выгодно отличается от более доступных по цене плат не только богатыми характеристиками, но и наличием набора средств для тех, кто любит экспериментировать с ПК. Во-первых, у неё предусмотрено две независимые микросхемы BIOS, выбор между которыми осуществляется аппаратным переключателем. Во-вторых, на плате имеются кнопки питания и перезагрузки. Плюс к этому на заднюю панель платы вынесены ещё три кнопки — для автономного обновления прошивки, сброса настроек BIOS и отдельная кнопка с настраиваемой функциональностью. В-третьих, MSI предусмотрела на MEG Z890 Ace контрольные точки для измерения основных напряжений мультиметром. В-четвертых, на плате есть не только диагностические светодиоды, но и полноценный индикатор POST-кодов, облегчающий поиск проблем при запуске системы. В-пятых, предусмотрены специальные перемычки для работы с азотным охлаждением. И в-шестых, на плате есть независимый тактовый генератор Renesas RC26008. Такой внешний тактовый генератор обеспечивает более точный опорный сигнал BCLK для тактования процессора, а также предусматривает асинхронное тактование ядер CPU и шин PCIe/DMI.

⇡#Тестовая система

Тестирование MSI MEG Z890 Ace проводилось в системе, составленной из следующего набора комплектующих:

• Процессор: Intel Core Ultra 9 285K (Arrow Lake, 8P+16E-ядер, 3,7-5,7/3,2-4,6 ГГц, 36 Мбайт L3).
• Процессорный кулер: кастомная СЖО из компонентов EKWB.
• Материнская плата: MSI MEG Z890 Ace (LGA1851, Intel Z890).
• Память:
  • 2 × 16 Гбайт DDR5-7600, 36-46-46-121 (G.Skill Trident Z5 F5-7600J3646G16GX2-TZ5RK);
  • 2 × 24 Гбайт DDR5-8800, 42-54-54-148 (XPG Lancer CUDIMM RGB AX5CU8800C4224G-DCLACRSG).
• Видеокарта: GIGABYTE GeForce RTX 4090 Gaming OC (AD102 2235/2535 МГц, 24 Гбайт GDDR6X 21 Гбит/с).
• Дисковая подсистема: Intel SSD 760p 2 Тбайт (SSDPEKKW020T8X1).
• Блок питания: ASUS ROG-THOR-1200P (80 Plus Titanium, 1200 Вт).

Тесты выполнялись в операционной системе Microsoft Windows 11 Pro (24H2) Build 26100.2605. Для дополнительного повышения производительности мы отключали в настройках Windows «Безопасность на основе виртуализации» и активировали «Планирование графического процессора с аппаратным ускорением». В системе использовался свежий графический драйвер GeForce 566.36 Driver.

MSI MEG Z890 Ace испытывалась с BIOS версии 7E22v1A52 от 13 февраля 2024 года.

⇡#BIOS

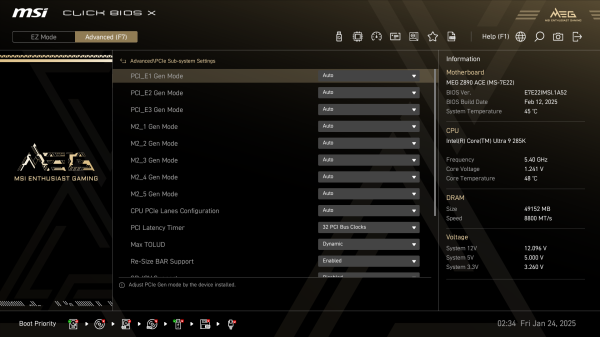

В материнских платах на чипсетах Z890 и X870 компания MSI перешла на новую версию оболочки UEFI — Click BIOS X. Она определённо выглядит лучше старого Click BIOS 5 и удобнее в использовании, однако в целом фундаментальных изменений не так много. Структура и логика работы не изменилась, и те, кто привык к платам MSI, с лёгкостью сориентируется и в BIOS рассматриваемой MEG Z890 Ace. Одна из самых явных перемен — переход на новую цветовую гамму, которая теперь зависит от того, к какой серии принадлежит конкретная материнка. Так, BIOS у MEG Z890 Ace раскрашен в чёрно-золотистые тона, перекликающиеся с внешним оформлением самой платы.

При входе в BIOS пользователя первым делом встречает упрощённый режим с базовыми настройками. Здесь с помощью предопределённых профилей можно в несколько кликов разогнать CPU, NPU и память, ознакомиться с аппаратной конфигурацией системы и поменять некоторые важные (по мнению MSI) настройки. Стоит отметить, что страница упрощённого режима у плат MSI имеет, наверное, самое богатое наполнение среди всех конкурентов. Однако редактировать состав вынесенных в него опций, как это позволяют платы Gigabyte, к сожалению, нельзя. Но зато у MSI с этой страницы, не переходя в расширенный режим BIOS, можно в один клик добраться до настроек со страницы Favorites, которая наполняется пользователем в расширенном режиме.

Также из упрощённого режима есть доступ к конфигурированию вентиляторов и обновлению прошивок.

Впрочем, опытные пользователи наверняка предпочтут стандартный расширенный режим, дающий значительно больший контроль над настройками системы. В нём сразу имеет смысл перейти в раздел Overclocking, где сосредоточены наиболее важные для оптимизации системы опции.

При этом для пользователей, не готовых погружаться в пучину оверклокерских экспериментов, MSI предусмотрела готовые предустановки, позволяющие поднять производительность в пару щелчков мышью. Таких предустановок довольно много:

• MSI Performance Preset — четыре варианта послаблений в ограничениях процессорного потребления.
• Доступный через упрощённый режим BIOS профиль CPU Game Boost, который увеличивает максимальную частоту E-ядер в турборежиме на 200 МГц.
• Memory Try It! — профили первичных таймингов памяти для разных режимов DDR5 на замену профилям XMP.
• Memory Extension Mode — агрессивные настройки для вторичных таймингов, направленные в первую очередь на увеличение задержки tREFI (интервала обновления).

Более подробно со списком настроек, доступных в BIOS рассматриваемой платы, можно ознакомиться с помощью галереи скриншотов.
