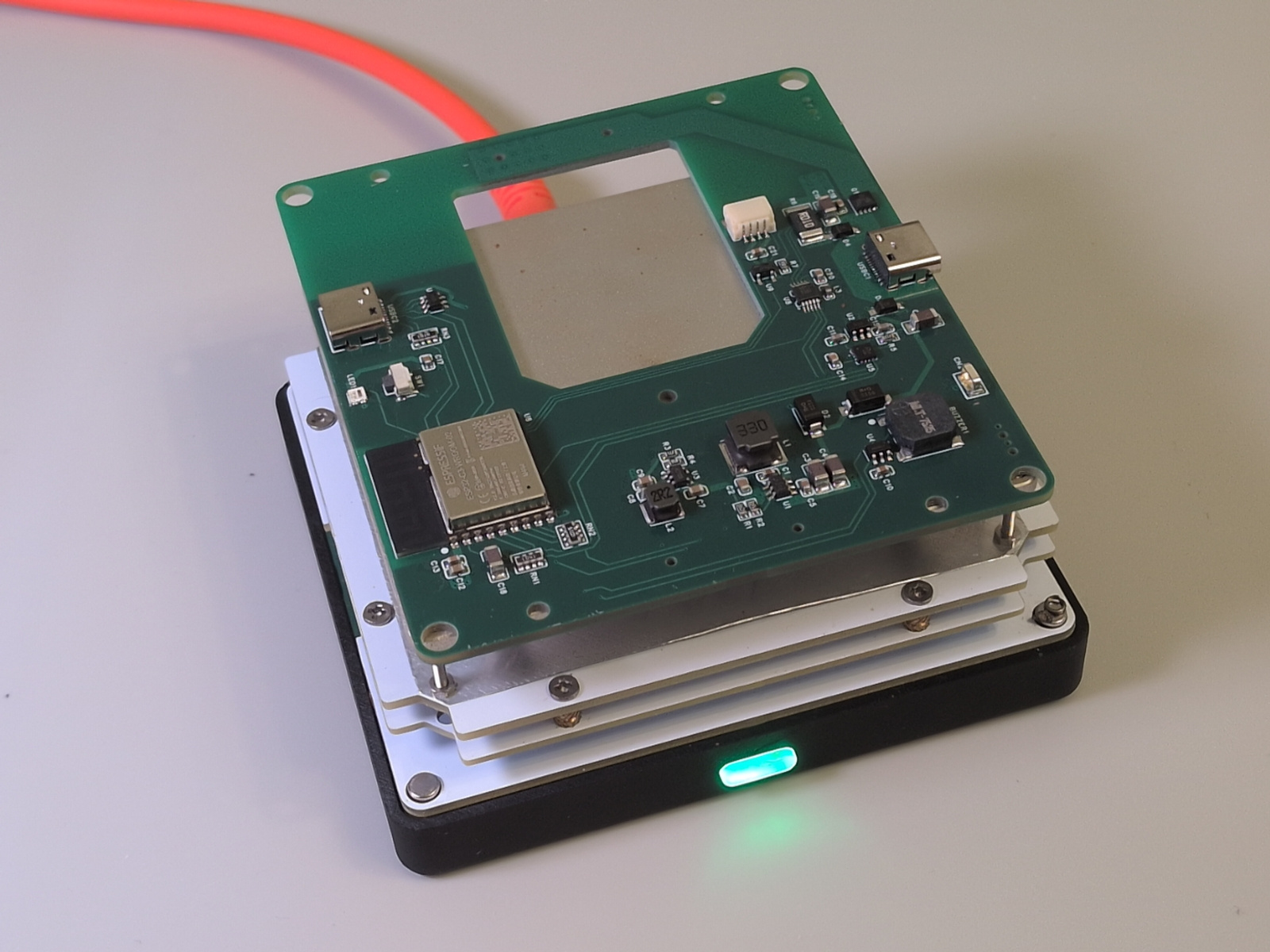

Обновление компактного столика для reflow-пайки плат

Видео. Устройство предназначено для простой сборки печатных плат на паяльной пасте, в домашних условиях.

С момента первого анонса проекта произошло довольно много полезных изменений:

• Самое главное – доделана поддержка свинцовых паст (с головой на MCH-нагревателях).
• Полностью переделано веб-приложение, под Material Design 3.
• Заметно улучшен конструктив (больше не надо ничего клеить, уменьшена высота корпуса).
• Добавлен импорт-экспорт термопрофилей.
• Добавлена оснастка для нанесения термопасты, чтобы точно каждый справился.
• Добавлен встроенный миллиомметр для подбора пар нагревателей.
• Улучшен BOM, чтобы почти все компоненты заказывались на JLCPCB и его сателлитах. Снаружи (на алиэкспрессе) остались единичные позиции.
• Проект переведен на EasyEDA Pro (там намного удобнее, если в проекте много плат).
• Множество самых разных изменений, которые проще посмотреть по истории коммитов.

Если совсем кратко – упор делался на поддержке свинцовых припоев, улучшении повторяемости, и доведении до «солидного продуктового уровня».

По деньгам получается около 105$ плюс доставка, если делать одну штуку. Чуть дороже Miniware, но и по возможностям намного серьезнее. Если собирать несколько штук – долларов на 40-50 дешевле, т. к. большинство компонент приходит с большим запасом.
