Обзор диктофона Edic Weeny A110 с функцией «чёрного ящика»

Я писал о зеленоградской компании «Телесистемы», производящей самые маленькие диктофоны в мире, ещё в лохматом 2010 году; тогда же «Телесистемы» даже организовали нам небольшую хабраэкскурсию на производство.

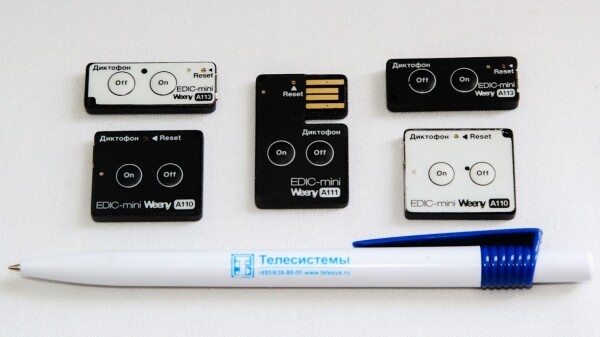

Диктофон Weeny A110 из новой линейки Weeny/Dime в величину 29х24 мм, весом 4 грамма и толщиной 4 мм. При этом, в линейке Weeny есть ещё и более тонкая модель A112 толщиной всего 2 миллиметра при фронтальных габаритах 38х24 мм. А самая миниатюрная модель в линейке — Weeny A113 размером 37x15x4,5 мм при весе 4 грамма.

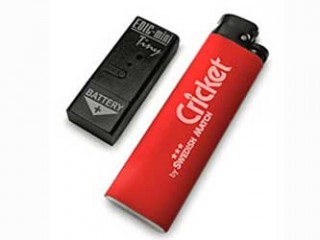

«Телесистемы» держат марку с 2004 года, когда в книгу рекордов Гиннеса попал диктофон Edic Mini A2M размером 43х36х3,2 мм и весом 8 грамм. При этом максимальное время записи составляло 600 часов. В 2007 в книгу рекордов попала пришедшая ему на смену модель Edic-mini Tiny B21 (8х15х40 мм, 6 грамм при вполне приличной памяти 8 ГБ).



Для своих миниатюрных размеров диктофоны Weeny обладают довольно внушительном списком возможностей. Пользователь A110 и других диктофонов серии Weeny может:

• задать частоту дискретизации (от 8 до 22 кГц);
• выбрать качество записи (от 4 до 24 бит);
• настроить ежедневное или однократное включение записи по таймеру;
• активировать или отключить активацию записи по звуку, указав уровень звука для срабатывания;
• задать пароль доступа к содержимому памяти.

На поверхности Weeny A110 уместились две кнопки On и Off, одноцветный светодиод, микрофон и контакт для сброса настроек.

Отдельные кнопки On и Off позволяют включать и выключать запись на ощупь. На первый взгляд смущает, что они одинаковы по форме и симметричность их расположения, но такова цена миниатюрности.

Когда есть стремление сделать минимальный размер особой свободы на расположение увы, нет. Но какая из них какая прекрасно нащупывается по разъему USB.

Светодиод сигнализирует о начале/завершении записи, состоянии памяти и батарейки во время записи и ходе процесса зарядки. Это довольно большое количество задач для одной лампочки, умеющей гореть только одним цветом — в результате, метод передачи информации о состоянии диктофона напоминает азбуку Морзе: чтобы разобраться, надо следить за количеством и интервалом морганий светодиода.

• Три коротких вспышки при нажатии кнопки On — диктофон включился, запись началась;
• одна более долгая вспышка при нажатии Off — диктофон выключился, запись завершена;
• двумя сериями коротких вспышек (от одной до четырёх в каждой серии) в процессе записи диктофон сообщает о состоянии батарейки (первая серия вспышек) и памяти (вторая серия вспышек). Чем больше вспышек — тем меньше осталось (логичнее было бы сделать наоборот);
• плавное моргание с интервалом от одной до четырёх секунд сообщает о ходе зарядки при подключении к источнику питания. Чем меньше интервал — тем выше уровень заряда.

На практике такая механика оказалась не слишком удобной. На месте «Телесистем», я
бы не изобретал велосипед, а просто скопировал бы любую существующую удачную механику. Мне даже за примером ходить далеко не надо: принцип использования светодиода на моей гарнитуре JBL E25BT, на которой используется двухцветный светодиод, отлично подходит для применения в диктофоне: синий цвет сигнализирует о режиме использования Bluetooth, а голубой — о состоянии батарейки (он начинает моргать, когда она садится, постоянно светится во время зарядки и гаснет по её завершении).

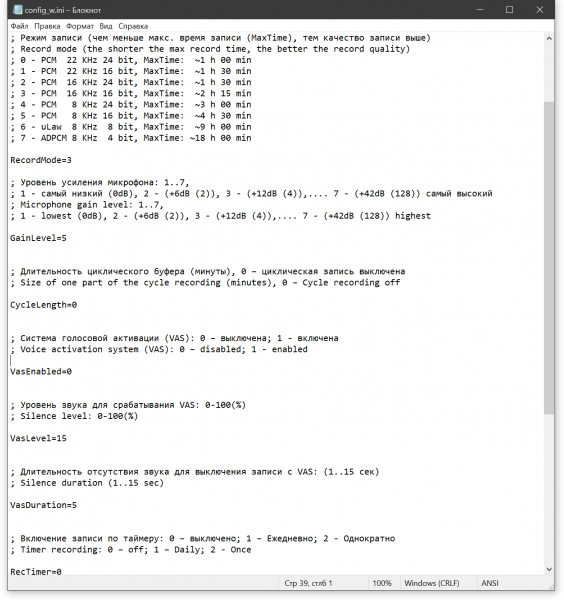

Остальные настройки «спрятаны» в файле config_w.ini, который можно открыть обычным «Блокнотом» при подключении диктофона к компьютеру как обычной флешки по USB.

Разобраться, в принципе, несложно, хотя пользователя, привыкшего к управлению гаджетами через специальные приложения, одно только предложение залезть в файл конфигурации, чтобы поменять настройки, может ненадолго вывести из строя.

Вернуться в строй ему поможет онлайн-конфигуратор настроек с более привычным и дружелюбным для «непродвинутого пользователя ПК» интерфейсом в виде специальной веб-странички. Я этот конфигуратор видел, выглядит вполне юзабельно, но до официального релиза «Телесистемы» его просили пока никому не показывать.

Мы его сейчас не выпускаем, чтобы дать устаканиться формату файла конфигурации, чтобы потом не было бардака с кучей версий формата.

А там, глядишь, и мобильное приложение появится.

Настройка пароля

; Длина пароля не должна превышать 8 символов (допустимы только английские буквы и цифры).
; Для сброса забытого установленного пароля установите пароль 00000000.
; При этом все записи будут стерты.Не существует способа их восстановить. Будьте внимательны.
; Password length might not exceed 8 characters (only English charset is supported).
; To reset a forgotten password type 00000000 as password value.
; Warning! When you reset the password, all records will be erased without the possibility of recovery.

Password=

Настройка режима записи

; Режим записи (чем меньше макс. время записи (MaxTime), тем качество записи выше)
; Record mode (the shorter the max record time, the better the record quality)
; 0 - PCM  22 KHz 24 bit, MaxTime:  ~1 h 00 min
; 1 - PCM  22 KHz 16 bit, MaxTime:  ~1 h 30 min
; 2 - PCM  16 KHz 24 bit, MaxTime:  ~1 h 30 min
; 3 - PCM  16 KHz 16 bit, MaxTime:  ~2 h 15 min
; 4 - PCM   8 KHz 24 bit, MaxTime:  ~3 h 00 min
; 5 - PCM   8 KHz 16 bit, MaxTime:  ~4 h 30 min
; 6 - uLaw  8 KHz  8 bit, MaxTime:  ~9 h 00 min
; 7 - ADPCM 8 KHz  4 bit, MaxTime: ~18 h 00 min

RecordMode=3

Уровень усиления микрофона

; 1 - самый низкий (0dB), 2 - (+6dB (2)), 3 - (+12dB (4)),.... 7 - (+42dB (128)) самый высокий
; Microphone gain level: 1..7,
; 1 - lowest (0dB), 2 - (+6dB (2)), 3 - (+12dB (4)),.... 7 - (+42dB (128)) highest

GainLevel=5

Циклическая запись
Циклическая запись или «режим чёрного ящика» — одна из самых интересных фич телесистемовских диктофонов. В режиме циклической записи, диктофон ведёт запись постоянно, по выключении сохраняя звук за последний промежуток времени. В настройках можно задать необходимый интервал.

; Длительность циклического буфера (минуты), 0 – циклическая запись выключена
; Size of one part of the cycle recording (minutes), 0 – Cycle recording off

CycleLength=0

Это, наверное, самая ценная фича для диктофона: в обычных ситуациях такое, вроде бы, и не нужно, но непредвиденные обстоятельства на то и непредвиденные, что распознать момент «а вот это лучше было бы записать на аудио» заранее нельзя. А ещё в таких ситуациях может не быть возможности включить запись в принципе.

Настроив режим чёрного ящика заранее, из любой непонятной ситуации можно выйти с задокументированной записью происходящего, которая может быть приложена в качестве доказательства в суде.

всю информацию можно разделить на охраняемую законом и доступную для фиксации и использования. Соответственно, первую нельзя записывать и как-либо применять (например, незаконным будет приспособление устройств аудио-и видеозаписи для попыток негласного получения личной и семейной тайны, информации, передаваемой по сетям связи, коммерческой, банковской и государственной тайн). А вот разговор водителя или иного гражданина с находящимся при исполнении должностных обязанностей сотрудником правоохранительных органов к такой информации не относится. Или запись беседы одним из её участников – это законное действие, а возможность записи её сторонним лицом регламентируется законом.
«Использование аудио- и видеозаписи для защиты прав. Основные моменты»

Voice Activation System

; Система голосовой активации (VAS): 0 – выключена; 1 - включена
; Voice activation system (VAS): 0 – disabled; 1 - enabled

VasEnabled=0

; Уровень звука для срабатывания VAS: 0-100(%)
; Silence level: 0-100(%)

VasLevel=15

; Длительность отсутствия звука для выключения записи с VAS: (1..15 сек)
; Silence duration (1..15 sec)

VasDuration=5

Настройка записи по таймеру

; Включение записи по таймеру: 0 – выключено; 1 – Ежедневно; 2 - Однократно
; Timer recording: 0 – off; 1 – Daily; 2 - Once

RecTimer=0

; Время/дата старта и окончания записи при записи с таймером (формат DD/MM/YYYY HH:MM).
; Для ежедневного таймера значения даты не учитываются, но обязательно должны быть указаны.
; Start and end time (DD/MM/YYYY HH:MM format) for timer recording.
; For Daily timer the start and the stop date is ignored, but must be present.

TimerStartDateTime=9/05/2019 13:45
TimerStopDateTime=10/05/2019 3:30

Сброс до заводских настроек

; *** Сброс до заводских настроек: 42 - сброс. Внимание!!! ***
; Все записи будут безвозвратно стерты и установки будут установлены по умолчанию.
; *** Reset to factory state: 42 - reset. WARNING!!! ***
; All records will be erased and the settings will be set by default.

ResetToFactoryState=0

По умолчанию в диктофоне выставлен режим 16х16 (16 кГц/16 бит), дающий примерно два с четвертью часа записи. Именно в этом режиме я и протестировал диктофон, сперва сделав короткую двухминутную запись, а затем просто включил его и ушёл с ним гулять, оставив его на запись до упора, чтобы посмотреть, на сколько его хватит до полного заполнения памяти.

Вернувшись домой через несколько часов, я проверил содержимое диктофона. Помимо config_w.ini в памяти устройства появились два wav-файла длительностью две минуты шестнадцать секунд и два часа семнадцать минут.

Таким образом, общая продолжительность записи в режиме 16х16 составила 2 часа 19 минут.

Впрочем, повесить диктофон на лямку рюкзака, и ходить с ним, как с аудиорегистратором — это один из самых простеньких вариантов использования возможностей Edic. В Канаде телесистемовские диктофоны приладили к ошейнику, который учёные надели на диких рысей, чтобы фиксировать, как успешно они охотятся, по издаваемым жертвой звукам и звукам хруста костей в зубах рыси.

Wav-файлы без проблем воспроизводятся стандартными медиаплеерами iTunes, Windows Media Player и, конечно, всеми прочими, вроде VLC.

Впрочем, для этого сперва нужно подключиться к компьютеру по кабелю — а это уже ограничение. Идущий в комплекте переходник microUSB на USB 2.0, кстати, не подойдёт к Макам последних поколений, уже перешедших на USB-C) и вытекающая из неё невозможность без компьютера под рукой просмотреть и прослушать содержимое памяти диктофона.

Миниатюрность миниатюрностью, но если к диктофонам Weeny добавить возможность подключения по Bluetooth, чтобы на ходу прослушивать и отправлять записи, то это компактное устройство превратится в один из самых мощных «комбайнов», которые есть на рынке.
