Доброго времени суток, сегодня я хочу рассказать об устройстве которое я разработал и собрал.

Введение

Столы с возможностью изменения высоты находятся на рынке уже давно и существует очень большое разнообразие моделей- фактически на любой вкус, ну и кошелек, хотя как раз это одна из тем для моего проекта, но об этом ниже. Ссылки давать я думаю не имеет смысла т.к. фирм продающих такие столы достаточно много.

Так же есть несколько различных моделей настольных/настенных консолей. Например Ergotron (IMHO самая большая контора про производству подобных устройств).

Что меня не устроило в имеющихся решениях?

Столы

Цена: Достаточно велика
Функционал: Стандартные подъемные столы имеют только одну эту функцию. При этом в следствие конструкции- в большинстве столов невозможно реализовать изменение угла наклона столешницы.
Покрытие: Обычный ДСП или натуральное дерево, пластик. Очень нравится покрытие типа «коврик для мыши» толщиной 3-4 мм, немного мягко.
Обычный рабочий стол уже есть: Что делать если стол уже есть и выбрасывать его не хочется.

Консоли

Размещение: консоли бывают 2х типов или настенные или настольные. Нужно более универсальное решение которое бы позволило крепить консоль как ко столу так и к стене.
Крепление мониторов: Обычно в консолях или используется стандартная подставка монитора или жесткая конструкция на 1-2 монитора. Данное решение не позволяет надежно зафиксировать периферию или настроить расположение мониторов «со смещением», что особенно актуально для 2х мониторных систем.
Конструкция привода: Почти везде газ-патрон, что накладывает большие ограничения на вес подъемной части и привносит необходимость настойки патрона в зависимости от нагрузки и заставляет добавлять специальный стопорный механизм. Электрический привод с актуатором и памятью положений выглядит гораздо более предпочтительным вариантом.

Что получилось реализовать.

В этом разделе будут компьютерные рендеры с описанием, фотографии реального устройства ниже.

На картинках сделаны несколько пометок:

Столешница имеет свободное крепление, т.е. ее можно закрепить не по центру, а сместить или выдвинуть. Покрытием служит EVA материал 3мм.
Полочка для мелочевки или телефона.
Столешница сделана с возможностью изменения угла наклона 0-15 град.
Основа используется для фиксации консоли на столе.
NB: Для меня это самый спорный элемент конструкции т.к. мне столешницу не жалко да и снимать консоль не собираюсь, но на всякий случай есть вариант с креплением при помощи основания со струбцинами.
Планка для крепления мониторов, позволяет закреплять мониторы различных диагоналей и/или ноутбук.
Крепеж планки к консоли — позволяет изменять высоту подвеса, и сдвигать в стороны подвес от центральной линии.

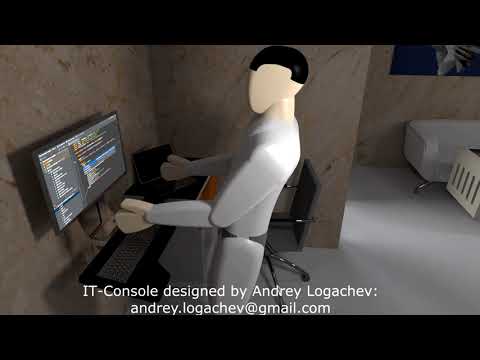

Ниже небольшой рендер показывающий консоль в действии:

Живые фотографии

Прошу прощения за качество живых фотографий, т.к сделать компьютерный рендер проще, чем заказать профессиональную фотосессию

Фотографии

Спецификация

Количество мониторов: 1-4
Вес мониторов: до 40 кг.
Скорость подъема/спуска: ~20мм/сек (15-25 в зависимости от нагрузки)
Высота подъема: 300-400 мм
Вес: 10-17 кг в зависимости от конфигурации
Угол наклона столешницы: 0-15 градусов
Материал столешницы: ДСП или фанера с EVA покрытием (не скользящий, мягкий напоминающий коврик для мыши.
Крепление: к стене, к столу

А теперь самое интересное…

Цена

1000р. — порезать металл,
1000р. — погнуть,
3000р. — пескоструйка и покраска порошковой краской,
2000р. — актюатор,
700р. — блок питания,
1300р. — кнопки, провода, болты, шурупы, направляющие.
1000р. — столешница (ДСП с покрытием EVA пластиком и молдингом)

Трудозатраты на сборку: около 3х часов.

Заключение

Очень хочу получить оценку своей работы от читателей и конструктивную критику.
Если моя разработка заинтересовала, и Вы хотите пообщаться, пишите: [email protected]
