Тепловизор Seek Thermal Compact

Добавляю отзыв о моем маленьком помощнике — мобильном тепловизоре-приставке Seek Thermal Compact. Тепловизор для смартфонов и планшетов поможет обнаружить и устранить утечки тепла или холода, заметить проблемы с электропроводкой, увидеть места локального нагрева или перегрева техники, найти добычу на охоте и так далее. Seek Thermal удалось создать недорогое и доступное компактное устройство, которое подключается к смартфону или планшету, и обладает полным функционалом «взрослых» профессиональных моделей.

Тепловизор Seek Thermal Compact

Мобильный тепловизор Seek Thermal Compact представляет собой небольшую внешнюю камеру-приставку для смартфона, в которой предусмотрена микро-болометрическая матрица со специальной LWIR-линзой. Тепловизор разработан в США и, в отличие от китайских подделок, имеет отличные характеристики.

Тепловизор Seek Thermal Compact

Основные характеристики:
Бренд: Seek Thermal
Модель: Compact
Разрешение теплового сенсора: 206 х 156 пикселей
Угол обзора FOV: 36 градусов
Дальность обнаружения: До 300 метров
Частота развертки: 9 Гц
Автофокусировка: Да

Тепловизор Seek Thermal Compact

Работает тепловизор в LWIR-диапазоне (инфракрасном). Обычные линзы не пропускают LWIR-излучение, поэтому для приборов тепловизоров их производят из германия (Ge). Сенсор-микроболометр представляет собой матрицу миниатюрных тонкопленочных терморезисторов. Инфракрасное излучение, собранное и сфокусированное на сенсоре объективом тепловизора, нагревает элементы матрицы в соответствии с распределением температуры наблюдаемого объекта. При каждом включении и при продолжительной работе происходит регулярная перекалибровка с характерным щелчком.

Тепловизор Seek Thermal Compact

В комплекте есть специальный кейс для переноски и хранения устройства. Кейс защищает не только от ударов и падений, но и от попадания влаги.

Тепловизор Seek Thermal Compact

Внутри есть мягкая вставка, которая предохраняет тепловизор от ударов и других воздействий.

Тепловизор Seek Thermal Compact

Кейс компактный, есть кольцо для того, чтобы подвесить на брелок. Спокойно помещается в карман.

Тепловизор Seek Thermal Compact

Для регулировки изображения присутствует кольцо на объективе.

Тепловизор Seek Thermal Compact

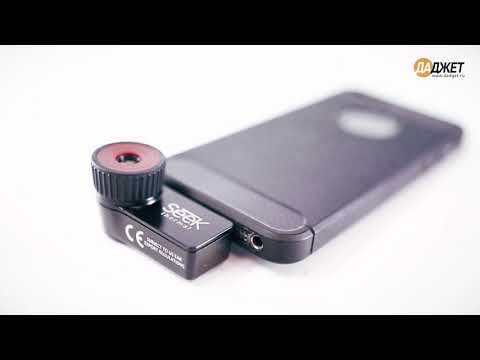

Для подключения к смартфону или планшету служит коннектор MicroUSB (или Lightning для устройств Apple).

Тепловизор Seek Thermal Compact

Для смартфонов с Type-С подходят обычные переходники. Рекомендую не экономить и взять адаптер подороже, так как из-за дребезга контактов в дешевых моделях тепловизор периодически отключается. Лучше «перебдеть».

Тепловизор Seek Thermal Compact

Для работы с устройством потребуется скачать и установить специальное приложение “Seek Thermal” из App Store или Google Play

Тепловизор Seek Thermal Compact

Далее, подключаем Seek Thermal напрямую к смартфону или планшету, или через адаптер.

Тепловизор Seek Thermal Compact

Запускаем приложение, даем разрешение на доступ к камере, выбираем и настраиваем под себя режимы.

Тепловизор Seek Thermal Compact

Приложение имеет ряд настроек, маркеров, палитры на выбор для увеличения контрастности изображения, а также возможность съемки видео.

Тепловизор Seek Thermal Compact

Сравнение различных моделей Seek Thermal

Обратите внимание на различный угол зрения FOV (От 20° до 36°) у разных моделей.
Pro-версия устройства имеет матрицу с разрешением 320 х 240 точек, остальные 206 х 156 точек. Модель XR имеет фокусируемую линзовую систему, а у младшей Compact — фиксированный фокус.

Тепловизор Seek Thermal Compact

У меня завалялся старый Seek Thermal Compact XR, так что далее будет несколько фотографий для «живого» сравнения этих моделей (на фото слева – Compact XR, справа – обновленный Compact).

Тепловизор Seek Thermal Compact

Основное отличие, помимо стоимости, это наличие изменяемого фокусного расстояния. Для подстройки которого служит массивное поворотное кольцо на объективе. На фотографиях заметна разница объективов двух моделей (на фото слева – обновленный Compact, справа Compact XR).

Update: на старых моделях Compact действительно отсутствовала фокусировка. В новой модели Seek Thermal Compact (в статье) обновлен дизайн и, все-таки, внедрили данную функцию. Отличий от модели Compact XR минимум.

Тепловизор Seek Thermal Compact

А вот для сравнения Flir One Pro (3th Gen) — одна из самых дорогих моделей-приставок для смартфонов и планшетов. Болометрическая матрица у этой модели Flir One имеет всего 160 х 120 чувствительных элементов (против 206 х 156 точек у Seek), и похожий угол обзора FOV: 55 х 43 ° (у Seek 36°). И это при втрое большей стоимости, чем у Seek.

Тепловизор Seek Thermal Compact

Это достаточно громоздкая модель со встроенным аккумулятором, дополнительной камерой видимого диапазона. Модель Flir One Pro я тоже использую с адаптером.

Тепловизор Seek Thermal Compact

Что касается работы тепловизора, то тут требуется некоторое время на ознакомление с инструкцией и возможностями ПО.

Тепловизор Seek Thermal Compact

Сценарии применения тепловизора Seek Thermal Compact

Проблема утепления жилья занимает человечество с момента, когда наши предки поселились в пещерах. Защитить помещение от действия холода мы можем своими руками и на глаз. Но как проверить, насколько качественно мы это сделали? Можно ходить со свечой, изучать направления сквозняков или фиксировать иней на стенах. А можно провести тепловизионную инспекцию помещения с помощью мобильного тепловизора Seek Thermal, получив полную картину перепада температур в исследуемом пространстве. Но это далеко не единственное применение мини тепловизора. Мобильный тепловизор поможет везде, где нужно увидеть тепло или холод. Основное применение — это поиск и диагностика проблем с электропроводкой, электрощитового оборудования, поиск замурованных в пол или стены коммуникаций, обнаружение утечек хладагентов, дефектов отделочных работ, поиск причин сквозняков, утечек тепла и многое другое.

В последнее время большое значение уделяют термоинспекциям — виду диагностики строительных дефектов загородных домов, дач и городских квартир, проверка утепления стен, установки пластиковых окон, диагностика «теплого пола», отопления и водопровода с помощью тепловизора.

На фотографии панельный дом, часть которого утеплена снаружи. Подобный способ используется как теплоизоляция при значительных дефектах швов и самих панелей жилого дома. Причем использование тепловизора может как предсказывать дефекты и помогать определять места нанесения дополнительного утепления, так и для диагностики результатов утепления. Однозначно постарайтесь найти тепловизор (или услуги термоинспекции) при приемке работ при сдаче дома, при утеплении, при проведении наружных работ и так далее.

Тепловизор Seek Thermal Compact

На днях захватил тепловизор на инспекцию инженерных сетей в здании. Дополнительно к визуальному контролю не поленитесь, посмотрите через тепловизор. Можно проверять не только электрику и освещение (на нежелательный перегрев или нагрев там, где не должно быть), коммуникации горячего и холодного водоснабжения, но и проводить оценку систем кондиционирования и вентиляции. На фотографии яркие пятна — энергосберегающие светильники, а также видны тепловые следы коммуникаций.

Тепловизор Seek Thermal Compact

А вот тут явно повреждена теплоизоляция. Запишем на ближайшее плановое обслуживание.

Тепловизор Seek Thermal Compact

Одно из популярных применений тепловизора — охота, особенно в темное время суток. В условиях сложной видимости, тепловизор позволяет однозначно определить наличие искомых животных.

Тепловизор Seek Thermal Compact

Вот, например, термографическое изображение пернатых.

Тепловизор Seek Thermal Compact

Самая изюминка — тепловизор «ловит» это в динамике. Вот отрывок из видеоролика наблюдения за птицами. Визуально их плохо видно на фоне травы и кустов.

Тепловизор Seek Thermal Compact

Тепловизор подходит для контроля и поиска неисправностей сложной техники и оборудования.
Например, можно использовать для оценки «здоровья» системы охлаждения и выпуска двигателя автомобиля.

На фотографии снимок тормозного диска автомобиля после поездки.

Тепловизор Seek Thermal Compact

Нагретый двигатель (выпускной коллектор на переднем плане).

Тепловизор Seek Thermal Compact

Вид сбоку на двигатель — видны горячие патрубки и горячий радиатор охлаждения двигателя.

Тепловизор Seek Thermal Compact

Для сравнения привожу термографические изображения Seek Thermal Compact (слева) и Compact XR (справа).

Настольный вентилятор.

Тепловизор Seek Thermal Compact

Автомобиль BMW после поездки.

Тепловизор Seek Thermal Compact

Далее еще интереснее.

Термографические изображения Seek Thermal Compact (слева), Compact XR (по центру) и Flir One Pro (справа). В данном случае XR вытягивает четкость за счет фокусировки, а Flir — за счет дополнительной оптической камеры.

Тепловизор Seek Thermal Compact

Flir отображает картинку не очень честно. Он дорисовывает изображение по результатам снимков камеры видимого диапазона. Это может стать причиной ошибки. Seek с матрицей на 60% больше (206 х 156 против 160 х 120 точек) показывает более «правильное» изображение. Дополнительно можно вытянуть применяя различные палитры.

Тепловизор Seek Thermal Compact

На хабре можно найти множество применений данному тепловизору. Есть и информация о компонентах устройства (источник).

Тепловизор Seek Thermal Compact

Компактный размер в сочетании с техническими характеристиками серьезных
стационарных моделей — делают тепловизор Compact незаменимым как для домашнего,
так и для профессионального использования. А с учетом низкой стоимости, Seek является лидером бюджетных моделей.


Тепловизор Seek Thermal Compact с 1 по 31 июля 2019 г. продаётся по специальной цене со скидкой 15%: 19 465 р. Используйте промокод STЛето1 для получения скидки.

Тепловизор Seek Thermal Compact
