Возрадуемся товарищи!
10 лет назад мы радовались томи, что оптические линии связи пересекли Татарский пролив, три года назад мы восхищались тем что закончили прокладку оптики на Магадан, а пару лет назад на Камчатку.
И вот наступил черед Южных Курил.

Этой осенью, оптика пришла на три Курильских острова. Итуруп, Кунашир и Шикотан.
Я как обычно постарался, как это было в моих силах следить за этим делом и я скажу вам, что все уже проложено, протестировано и пару недель назад официально запущено в эксплуатацию.

Мне удалось по приглашению Ростелекома посетить корабль, который вел работы по укладке кабеля.
Заказчиком как выступило государство в лице Ростелекома, исполнителем как и в прошлый раз стала компания Хуавэй.

А вот судно кабелеукладчик было уже другое.

Естественно в процессе укладки кабеля возникали некоторые политические проблемы с соседями. Но вроде ничего дальше нот протеста не пошло. Хотя черт его знает, до чего там обстановка дойдет. Но это дело уже политики, мы про это пожалуй промолчим.

Корейский Segero 1998 года выпуска.

Строительство линии связи Сахалин – Курилы. Экскурсия на Segero — судно-кабелеукладчик

Спецификация судна на сайте http://www.ktsubmarine.co.kr/eng/equipment/segero.asp

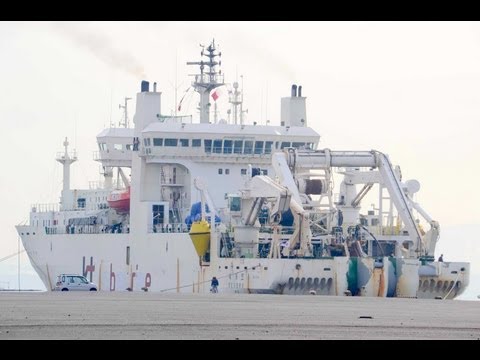

Кому интересны другие корабли-кабелеукладчики — Вот вам для любования прекрасная подборка https://www.iscpc.org/cableships-of-the-world/

В 2017 году, та же команда, что и строили линию на Магадан и Камчатку, вела разведывательные работы в охотском море на наших гидрографических судах, а в 2018 году в мае, корабль прибыл во Владивосток, взял команду и технических специалистов и отправился в район работ для непосредственной прокладки.

Строительство линии связи Сахалин – Курилы. Экскурсия на Segero — судно-кабелеукладчик

Вам выпала уникальная возможность вместе со мной пройтись по кораблю кабелеукладчику и посмотреть что да как.

Увы больше никто не расскажет вам такого, как и в прошлый раз, рассказе про другой Кабелеукладчик. https://habr.com/ru/post/396463/

Строительство линии связи Сахалин – Курилы. Экскурсия на Segero — судно-кабелеукладчик

++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++

Если вы не знаете или забыли, как ведется прокладка подводных линий связи, то я вам напомню, этапы работ по прокладке подводных линий связи:

1 Исследование и проектирование

На этом этапе исследуется дно моря, или берутся уже готовые материалы от предыдущих исследований. В зависимости от рельефа дна, строится маршрут прокладки. Естественно, учитываются и текущие коммуникации на дне. Но благо то, что Охотское море не богато подводными трубопроводами и подводными оптическими магистралями, ну разве что секретные кабеля связи ТОФа к которым прислушиваются вражеские подводные лодки.
На место работ оправляется гидрографическое судно и производится исследование дня, рельефа и определение точек выхода кабеля на поверхность на берегу.

2 Изготовление кабеля и погрузка

Кабель изготавливается сразу цельной катушкой, чтобы можно было при идеальных условиях проложить его от начала и до конца, и загружается на корабль. На этапе производства в кабель сразу встраивают эрбиевые усилители EDFA (англ. Erbium Doped Fiber Amplifier) — волоконно-оптический усилитель на оптическом волокне, легированном ионами эрбия.
В связи с тем, что у России нет подобных кораблей гражданского назначения, то изготовление кабеля и его прокладку поручили компании «Huawei».
Хуавей не имеет своего флота и по этой причине наняли субподрядчика kt submarinе, корейская компания которая специализируется на подводных работах

3 Прокладка

Тут все просто. На дно, с корабля, опускают плуг и включают малый вперед. Он роет траншею, в нее закапывается кабель.
Строительство линии связи Сахалин – Курилы. Экскурсия на Segero — судно-кабелеукладчик
Разница с картинкой лишь в том, что под кораблем глубина пару километров.

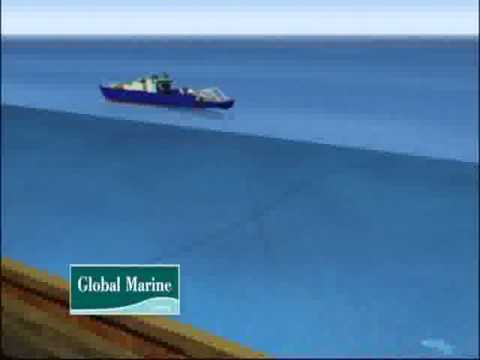

Вот еще познавательно видео

4 Подключение к берегу

Если все прошло хорошо и кабель дотянули от берега до берега, то его подключают к береговой станции.  Для этого в месте подключения кабель основательно закапывают в дно, чтобы его не вымыло морем, заваливают камнями .  Соединяют земной конец с морским.

Вот так это выглядит вблизи

5 Тестирование и запуск в эксплуатацию

После окончания работ провода втыкаю, меряют потери, запускают связь. Если все работает — подключают потребителей. Обычно запускают на минимальной скорости, но в в кабеле обычно присутствуют дополнительные жилы, по которым в дальнейшем, при замене оборудования можно запустить большие объемы передачи трафика. Ну и опять же резерв, вдруг что сломается.

В описании процесса опущены всякие согласования денег и работ, но в нашем случае это уже не сильно важно.

++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++

Кабелеукладчик Segero

1 А сейчас  мы с вами теперь ступим на борт корабля Сегеро и пройдемся немного.
Строительство линии связи Сахалин – Курилы. Экскурсия на Segero — судно-кабелеукладчик

2 Первое что нам предстоит это, да все верно, мы наденем средства защиты, чтобы не удариться головой где не надо.
Строительство линии связи Сахалин – Курилы. Экскурсия на Segero — судно-кабелеукладчик

3 Я в прошлый раз не задумывался, как погружают кабеля на судно. Оказывается есть специальные «заправочные горловины». Я если честно думал просто через открытую дверь в борту.
Строительство линии связи Сахалин – Курилы. Экскурсия на Segero — судно-кабелеукладчик

Основные отличительные модули судна-кабелеукладчика это

  • Кабельная палуба. На ней производятся все работы с кабелем. Разделка, починка, передача кабеля наружу и так далее.   На кабельной палубе стоит отдельно выделить мокрое хранилище усилителей. (подводные усилители сигнала требуется хранить во влажной среде). «Чистая комната» — требуется для проведения работ по сварке кабеля. Рентген кабинет — для проверки качества соединений.
  • Кабельные танки. Емкости в виде бочек где хранят запасы кабеля.
  • Кормовая палуба с кранами  и инструментами прокладки.  Там обычно размещают подводное оборудование  для прокладки и краны для управления этим тяжелым оборудованием. Так же пульты управления.
  • Собственное подводное оборудование плуг  и дополнительные подводные роботы.
  • Дополнительная кормовая рубка. Так как часто требуется очень точно позиционировать корабль в море при работах, то и рубка у него обычно двойная, спереди и сзади.  Чтобы рулевой мог контролировать процесс со всех сторон.

Остальное все такое же как и других судов, двигатель, каюты, камбуз, столовая.  Единственно но, для удобства на таких судах есть куча разных подруливающих устройств и автоматики для миллиметровой точности в удержании судна на месте.

Пойдем по порядку

Кабельная Палуба

4 Вот эти механизмы это транспортеры для передаче кабеля из танков на корму
Строительство линии связи Сахалин – Курилы. Экскурсия на Segero — судно-кабелеукладчик

5 Ролики для протягивания кабеля
Строительство линии связи Сахалин – Курилы. Экскурсия на Segero — судно-кабелеукладчик

6
Строительство линии связи Сахалин – Курилы. Экскурсия на Segero — судно-кабелеукладчик

7 Одновременно можно подавать сразу два кабеля из 2х танков
Строительство линии связи Сахалин – Курилы. Экскурсия на Segero — судно-кабелеукладчик

8
Строительство линии связи Сахалин – Курилы. Экскурсия на Segero — судно-кабелеукладчик

9 Не знаю как назвать, но типа кабель каналов. По ним едут кабеля
Строительство линии связи Сахалин – Курилы. Экскурсия на Segero — судно-кабелеукладчик

10 На самой палубе хранят усилители сигнала
Строительство линии связи Сахалин – Курилы. Экскурсия на Segero — судно-кабелеукладчик

11 Увы мокрой камеры на борту видимо нет. Схема хранения реализована по методике «Мокрая тряпка»
Строительство линии связи Сахалин – Курилы. Экскурсия на Segero — судно-кабелеукладчик

12
Строительство линии связи Сахалин – Курилы. Экскурсия на Segero — судно-кабелеукладчик

Это прям разочарование в сравнении с другим кабелеукладчиком который мне удалось посетить. Сами можете зайти и сравнить http://zeka.su/2016/07/11/3406/

Как работают усилители сигнала
Усилители чаще всего делаются на основе легирования волокна редкоземельным элементом эрбием.

Дополнительный лазерный луч накачки большой мощности, но отличный от частоты работы лазера передающего информацию вводится в волокно и заставляет атомы эрбия в усилителе перейти в возбужденное нестабильное состояние. Когда с этим атомом сталкивается ослабленный длинной дорогой по оптоволокну фотон лазерного излучения с полезной информацией, он получает от этого возбужденного атома энергию, и переизлучается с новой силой и летит дальше, точнее он переизлучается в виде 2х квантов и полезных фотонов становится больше.

Это все если объяснить на пальцах. будет так.
В трубу закинуты теннисные мячики на которых записана информация и они летят по трубе из пункта А в пункт Б. Труда длинна, и испытывая сопротивление воздуха они замедляются и могут не долететь до конца трубы.
Но рядом по параллельной трубе качают воздух на большой скорости, и он заставляет крутиться быстро лопатки колеса типа как на водяной мельнице, или колесном пароходе, расположенные где-то в середине трубы.
Долетев до этого колеса теннисные мячики получают этим колесом по заднице, как теннисной ракеткой и с новыми силами летят дальше… еще 80км =)
Кому интересно почитайте нормальную и полезную статью на эту тему, ну или Википедию

простите за сумбур, но я не сильно силен в этих делах.
Но более подробно можно почитать на хабре в камментах

13 Так же на этой палубе производится складирование дополнительного оборудования для прокладки. Муфты, переходники и так далее. Короче куча всякой расходки
Строительство линии связи Сахалин – Курилы. Экскурсия на Segero — судно-кабелеукладчик

14 Тут можно выйти в море =)
Строительство линии связи Сахалин – Курилы. Экскурсия на Segero — судно-кабелеукладчик

15 Вот тут лежат подозрительные коробочки, которые меня заинтересовали
Строительство линии связи Сахалин – Курилы. Экскурсия на Segero — судно-кабелеукладчик

16 Это как раз оптическая муфта для установки в береговом коммутационном шкафу. Это самый конец кабеля. В нее уже будет подключаться оконечное оборудование. В муфте как раз видно, что разведено 4 жилы.
Строительство линии связи Сахалин – Курилы. Экскурсия на Segero — судно-кабелеукладчик

17 Увы не знаю что это, но тоже наверное ЗИПы и другие части
Строительство линии связи Сахалин – Курилы. Экскурсия на Segero — судно-кабелеукладчик

18 Наглядное пособие по укладке
Строительство линии связи Сахалин – Курилы. Экскурсия на Segero — судно-кабелеукладчик

НА кабельной палубе естественно есть и два кабельных танка — хранилища.
19 В них лежит 850 км кабеля + запас.
Строительство линии связи Сахалин – Курилы. Экскурсия на Segero — судно-кабелеукладчик

20 Второе хранилище
Строительство линии связи Сахалин – Курилы. Экскурсия на Segero — судно-кабелеукладчик

21 стенки танка округлые, чтобы кабель скользил и не перетирался
Строительство линии связи Сахалин – Курилы. Экскурсия на Segero — судно-кабелеукладчик

Теперь заглянем в «чистую комнату». Там производятся работы по разделке кабеля, свариванию оптики и по установке муфт, усилителей и так далее.

22 Верстак. Обратите внимание на самодельные бобины для материалов
Строительство линии связи Сахалин – Курилы. Экскурсия на Segero — судно-кабелеукладчик

Инструменты и куча всякой изоленты.
Строительство линии связи Сахалин – Курилы. Экскурсия на Segero — судно-кабелеукладчик

23 Сварочный аппарат
Строительство линии связи Сахалин – Курилы. Экскурсия на Segero — судно-кабелеукладчик
Как он работает можно посмотреть тут или тут

24 станина для монтажа соединительной муфты. Это довольно большая и тяжелая конструкция.
Строительство линии связи Сахалин – Курилы. Экскурсия на Segero — судно-кабелеукладчик

25 Увы не знаю, что это но предположу что оконечное оборудование для наземной станции
Строительство линии связи Сахалин – Курилы. Экскурсия на Segero — судно-кабелеукладчик

26 Рентген оборудование для тестирования изготовленных подводных муфт. Сами понимаете, лучше 30 раз проверить, чем потом месяц возиться с доставание кабеля и изготовлению новой муфты
Строительство линии связи Сахалин – Курилы. Экскурсия на Segero — судно-кабелеукладчик

Сейчас мы подсмотрим как работают профи и насколько прочный этот подводный кабель.
Работники разделают конец кабеля для установки на нем муфты

27
Строительство линии связи Сахалин – Курилы. Экскурсия на Segero — судно-кабелеукладчик

28 Сначала нужно расплести пластиковую многослойную изоляцию
Строительство линии связи Сахалин – Курилы. Экскурсия на Segero — судно-кабелеукладчик

29 Устройство кабеля. Верхний слой — пластиковая гидроизоляция. Далее — силовые несущие стальные тросы. Под ними слой полиэтиленовой изоляции. Внутри медная гибкая трубка. А в ней уже идут сами оптические волокна
Строительство линии связи Сахалин – Курилы. Экскурсия на Segero — судно-кабелеукладчик

30 Мне покоя не давали вот эти бобины. Тут шкурка для зачистки кабеля, и пилы в виде струн. Такой струной удобно резать пластиковые оболочки
Строительство линии связи Сахалин – Курилы. Экскурсия на Segero — судно-кабелеукладчик

31 А вот чтобы вскрыть силовой стальной каркас приходится применять более тяжелую артиллерию. Турбинка и несколько минут напряженной работы
Строительство линии связи Сахалин – Курилы. Экскурсия на Segero — судно-кабелеукладчик

32 Что удивляет в местных работниках, это некоторая пренебрежительность к ТБ. Надеюсь у них ничего плохого не случалось
Строительство линии связи Сахалин – Курилы. Экскурсия на Segero — судно-кабелеукладчик

НУ и немного технических подробностей.
Вроде проложить провод — ничего сложного. Вот нашел картинку сколько всякого оборудования нужно установить на кабель перед прокладкой. Естественно больше всего нужно установить на самый длинный кабель — Сахалин — Итуруп (верхняя строка). Далее кабель идет на Кунашир, а потом на Шикотан.
Кстати дополнительный проектом этого корабля была прокладка новой линии связи связывающий Сахалин с большой землей. Кабель проложили через татарский пролив из Ванино в Углегорск. Но там линия связи небольшая в сравнении с остальными
Строительство линии связи Сахалин – Курилы. Экскурсия на Segero — судно-кабелеукладчик

С кабельной палубой мы закончили. Пройдемте на корму и посмотрим подводное оборудование.

Кормовая палуба

Единственным глубоководным агрегатом на этом судне является плуг.
Строительство линии связи Сахалин – Курилы. Экскурсия на Segero — судно-кабелеукладчик

Плуг опускается на тросе на дно и тянется за движущимся кораблем как обычный плуг по полю за лошадью. В процессе движения по команде сверху плуг заглубляет свой рабочий клык в дно и копает там траншею на глубину до метра. Через клык проходит кабель канал и наш кабель сразу оказывается в траншее. Которая сразу может быть и завалена грунтом.
Конечно эта схема может и не сработать на скальных массивах в прибрежной полосе, но в самом океане на дне обычно тихо и дно представляет из себя отложение мягких осадочных пород или даже ил. В такие грунты плуг может зарыться на максимальную глубину ножа. Если кабель оставить лежать сверху то его можно повредить. Например если кто-то из рыбаков или научников будут тралить живность со дна или акула попадется слишком нервная. Примеров множество. На мелководье где есть активное судоходство кабель приходится дополнительно заваливать скальником для безопасности. Вдруг нерадивый капитан бросит возле него якорь и потом вытащит своим якорем все 850 км кабеля.

Отличное видео показывающее работу плуга

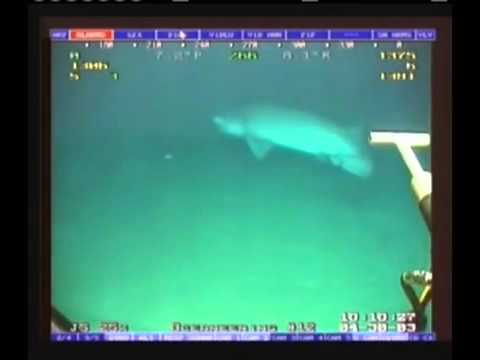

И еще одно видео, которым пугают всех владельцев подводных кабелей.

Плуг

Плуг весит почти 30 тонн и моет работать на глубинах до 1500 метров.
Более подробную спецификацию можно увидеть на сайте владельца http://www.ktsubmarine.co.kr/eng/equipment/plough.asp

33 Плуг в передней части имеет две лыжи. Они встают на грунт и он на этих лыжах едет за кораблем на привязи
Строительство линии связи Сахалин – Курилы. Экскурсия на Segero — судно-кабелеукладчик

34 В его задней части находится клык. Клык заглубляется в грунт и выпахивает там траншею заданной глубины. По заднему ребру клыка под воду в траншею заводится кабель через специальный «язычек»
Строительство линии связи Сахалин – Курилы. Экскурсия на Segero — судно-кабелеукладчик

Над клыком установлена камеры, освещение и датчики для наблюдения процесса работы. Картинка передается операторам на палубу.

35 Для чего предназначен маленький зеленый человечек непонятно. Но предположу что плуг имеет свое имя в судовой роли и все к нему обращаются по имени
Строительство линии связи Сахалин – Курилы. Экскурсия на Segero — судно-кабелеукладчик

36 «Язычок» который отвечает за подачу кабеля в траншею. Может опускаться и подниматься регулирую глубину укладки или натяжение кабеля
Строительство линии связи Сахалин – Курилы. Экскурсия на Segero — судно-кабелеукладчик

37 Крупный план
Строительство линии связи Сахалин – Курилы. Экскурсия на Segero — судно-кабелеукладчик

38 Вид спереди
Строительство линии связи Сахалин – Курилы. Экскурсия на Segero — судно-кабелеукладчик

39 Плуг вещь сложная. Видите кучу управляющей гидравлики для опускания клыка и задней пары лыж.
Строительство линии связи Сахалин – Курилы. Экскурсия на Segero — судно-кабелеукладчик

40 Пойдем наверх. полюбуемся с высоты. Перед этим требуется ознакомиться с ТБ
Строительство линии связи Сахалин – Курилы. Экскурсия на Segero — судно-кабелеукладчик

41 Плуг вид сверху. Те в белых касках не со мной.
Строительство линии связи Сахалин – Курилы. Экскурсия на Segero — судно-кабелеукладчик

42 Судя по свежей окраске плуг недавно приводили в порядок. Уверен что после работы он весть грязный и ржавый. Вот на лыже осталось немного грязи.
Строительство линии связи Сахалин – Курилы. Экскурсия на Segero — судно-кабелеукладчик

43 Над плугом находится «портальный» кран который и перебрасывает плуг за борт. Увы тут он не влез в кадр
Строительство линии связи Сахалин – Курилы. Экскурсия на Segero — судно-кабелеукладчик

44 Но вот так понятнее.
Строительство линии связи Сахалин – Курилы. Экскурсия на Segero — судно-кабелеукладчик

45 Дополнительный кран
Строительство линии связи Сахалин – Курилы. Экскурсия на Segero — судно-кабелеукладчик

46
Строительство линии связи Сахалин – Курилы. Экскурсия на Segero — судно-кабелеукладчик

Дополнительный кран требуется для работы с другими вещами кроме плуга. Поднятие кабеля оставленного на время от работы.
Вот представьте, вы прокладываете кабель, и вам грозит шторм. Что делать? Сматывать 1000 км кабеля?
Нет все просто. Отрезаем кабель на том месте где закончили. Привязываем к нему поплавок или 10 поплавком и оставляем тут. Сами собираем все манатки и уплываем в защищенный порт. По окончании шторма приплываем на место, цепляем лебедкой конец кабеля на поплавках и затаскиваем его на кабельную палубу. Там разрезаем, присоединяем наш конец и продолжаем прокладку. Вот и все.

48 А запасы всяких поплавков у нас в наличии. Хотя эти скорее для заведения кабеля на берег.
Строительство линии связи Сахалин – Курилы. Экскурсия на Segero — судно-кабелеукладчик

49 Запас якорей для закрепления поплавков на месте
Строительство линии связи Сахалин – Курилы. Экскурсия на Segero — судно-кабелеукладчик

50 18 Ладно мы отвлеклись. Вот несущий трос для спуска плуга под воду
Строительство линии связи Сахалин – Курилы. Экскурсия на Segero — судно-кабелеукладчик

51 На верхней палубе есть контейнеры для хранения всяких мелочей
Строительство линии связи Сахалин – Курилы. Экскурсия на Segero — судно-кабелеукладчик

52 Вход на кабельную палубу герметично закрывается на случай шторма
Строительство линии связи Сахалин – Курилы. Экскурсия на Segero — судно-кабелеукладчик

53
А это «слив» для кабеля который уйдет на глубину
Строительство линии связи Сахалин – Курилы. Экскурсия на Segero — судно-кабелеукладчик

54 Пожалуй закончим осмотр кормовой палубы и отметим, что местные сотрудники очень креативны.
Вот набор самодельных и недорогих якорей. Предполагаю, что они одноразовые
Строительство линии связи Сахалин – Курилы. Экскурсия на Segero — судно-кабелеукладчик

Дальше мы отправимся с сердце корабля, в его рубку управления…

Рубка

Собственно от сюда и осуществляется все управление
55 Правый борт
Строительство линии связи Сахалин – Курилы. Экскурсия на Segero — судно-кабелеукладчик

56 Левый борт
Строительство линии связи Сахалин – Курилы. Экскурсия на Segero — судно-кабелеукладчик

57 Нос корабля. Вертолетная площадка. Под ней столовая для экипажа
Строительство линии связи Сахалин – Курилы. Экскурсия на Segero — судно-кабелеукладчик

58 Пульт
Строительство линии связи Сахалин – Курилы. Экскурсия на Segero — судно-кабелеукладчик

59 Тут прям порядок. Все гораздо лучше чем на наших судах каменного века.
Строительство линии связи Сахалин – Курилы. Экскурсия на Segero — судно-кабелеукладчик

60 Место штурмана
Строительство линии связи Сахалин – Курилы. Экскурсия на Segero — судно-кабелеукладчик

61 Схема судна. Кстати я вас обманул. На судне не 2 кабельных танка, а 4. На нижней схеме видны два дополнительных меньшего объема
Строительство линии связи Сахалин – Курилы. Экскурсия на Segero — судно-кабелеукладчик

62 Посреди рубки есть самое важное место, без которого можно было бы огрести проблемы. Отличный сортир. Я зашел и проверил. Все чистенько
Строительство линии связи Сахалин – Курилы. Экскурсия на Segero — судно-кабелеукладчик

63
Строительство линии связи Сахалин – Курилы. Экскурсия на Segero — судно-кабелеукладчик

64 Мне по секрету рассказали, что, не смотря на некий бардак, сортиры на Сегеро в разы чище чем на КабельИнноваторе.  А это знаете ли показатель
Строительство линии связи Сахалин – Курилы. Экскурсия на Segero — судно-кабелеукладчик

65 Отдельная рубка управления для всех глубоководных работ. Сердце всего.
Тут сидят операторы управляющие всеми технологическими процессами. работа плуга, подача кабеля
Строительство линии связи Сахалин – Курилы. Экскурсия на Segero — судно-кабелеукладчик

66 Радары, позиционирование
Строительство линии связи Сахалин – Курилы. Экскурсия на Segero — судно-кабелеукладчик

67 Связь ну и все что нужно в одном месте
Строительство линии связи Сахалин – Курилы. Экскурсия на Segero — судно-кабелеукладчик

68 Еще одна секретная карта. Планы работ. Где и куда плывем. Куда прокладываем
Строительство линии связи Сахалин – Курилы. Экскурсия на Segero — судно-кабелеукладчик

69 Предназначение этого оборудования увы не раскрыли. Наверное коммерческая тайна
Строительство линии связи Сахалин – Курилы. Экскурсия на Segero — судно-кабелеукладчик

70 Кормовая рубка управления, вид снаружи
Строительство линии связи Сахалин – Курилы. Экскурсия на Segero — судно-кабелеукладчик

71 Пульт. Так понимаю многое дублируется с передней рубки
Строительство линии связи Сахалин – Курилы. Экскурсия на Segero — судно-кабелеукладчик

72 Вид на кормовую палубу
Строительство линии связи Сахалин – Курилы. Экскурсия на Segero — судно-кабелеукладчик

73 Виден кран плуга, и вспомогательные краны.
Строительство линии связи Сахалин – Курилы. Экскурсия на Segero — судно-кабелеукладчик

НУ и для порядку заглянем в кают компанию-столовую для экипажа. Увы она небольшая и не сместит сразу все 60 человек экипажа.

74 На камбуз не пустили, но сразу видно, что тут у нас одни азиаты. Целых 3 рисоварки
Строительство линии связи Сахалин – Курилы. Экскурсия на Segero — судно-кабелеукладчик

75 Из развлечений присутствует видео и караоке
Строительство линии связи Сахалин – Курилы. Экскурсия на Segero — судно-кабелеукладчик

НУ а теперь покинуть гостеприимный корабль и посмотреть на него издалека.
Спасибо за гостеприимство всем.
76
Строительство линии связи Сахалин – Курилы. Экскурсия на Segero — судно-кабелеукладчик

Внешний вид

77 Припаркован в торговом порту
Строительство линии связи Сахалин – Курилы. Экскурсия на Segero — судно-кабелеукладчик

78 Кормовое оборудование
Строительство линии связи Сахалин – Курилы. Экскурсия на Segero — судно-кабелеукладчик

79 На носу практически ничего нет
Строительство линии связи Сахалин – Курилы. Экскурсия на Segero — судно-кабелеукладчик

80
Строительство линии связи Сахалин – Курилы. Экскурсия на Segero — судно-кабелеукладчик

И небольшое видео снятое в японии о работе этого судна.

Ход работ

Работы про прокладке линии с Ванино на Сахалин велись летом 2018 года, а потом корабль отправился в Корсаков, дозаправился и вышел на место работ в Охотское море.
К октябрю работы по прокладке уже были завершены и началась пусконаладка.

Береговые станции были подключены к узлам связи в Курильске, Южно-Курильске, Крабзаводском. И проложены обновленные линии связи до ближайших населенных пунктов: Горячий пляж, Рейдово, Малокурильское. Увы остальные населенные пункты пока еще не подключены из-за их отдаленности. Но там вопрос лишь техники. Нужно проложить наземные оптические кабеля и все. Обещают что в 2019 году подключат к быстрому интернету Аэропорт Менделеево и Ясное.
Увы я не располагаю данными о дорожной карте. Но с 2019 года Ростелеком начинает проект подключения последней мили быстрого интернета в поселках до 100 жителей. (раньше было до 200) Это проект Устранение Цифрового Неравенства и возможно в рамках этого проекта и будет подключение остальных.

В феврале группа высокопоставленных чиновников выбиралась на Шикотан и торжественно открывала подключение интернета в гос учреждениях. Школа, дом культуры сельские администрации.

Увы я не нашел в интернетах фотографий с мероприятия. Вот единственная. Из клуба поселка Крабзаводское — Шикотан
Строительство линии связи Сахалин – Курилы. Экскурсия на Segero — судно-кабелеукладчик

Ну и есть репортаж 1го канала. Показывают немного сам корабль и даже стойку в коммуникационном узле. Остальное всякий официоз.
https://www.1tv.ru/news/2019-02-26/361072-zhiteli_yuzhnyh_kuril_poluchili_dostup_k_vysokoskorostnomu_internetu

На этом все. Поблагодарим компанию Ростелеком за оказанную честь побывать на таком интересном судне.

Источник: habr.com
